스프레드시트의 수치 매개변수를 링크하려면
매개변수 스프레드시트를 작성, 링크, 포함 및 편집합니다.
많은 모형에서 동일한 매개변수를 사용하면 Microsoft Excel 스프레드시트에서 매개변수를 정의할 수 있습니다. 부품 또는 조립품 모형에서 스프레드시트를 포함하거나 링크할 수 있습니다. 조립품 파일에서는 부품 파일(.ipt)에 링크할 수도 있습니다. 링크를 클릭하고 원하는 부품 파일을 선택하면 조립품이 .ipt 파일에서 내보낸 매개변수와 연관적으로 링크됩니다.
매개변수 스프레드시트 작성
Microsoft Excel에서 다음 형식의 스프레드시트를 작성합니다.
데이터는 스프레드시트의 아무 셀에서나 시작할 수 있습니다. 데이터가 셀 A1에서 시작하지 않으면 Excel 파일을 링크하거나 포함할 때 Inventor에서 데이터 시작 위치를 지정합니다. 셀에서 열 헤더 이름을 사용하는 경우 셀을 데이터 시작 위치로 지정하지 마십시오.
매개변수 이름, 값 또는 방정식, 측정 단위, 주석 등의 데이터 항목은 행 또는 열에 있을 수 있지만 올바른 순서대로 있어야 합니다.
주: Excel 데이터의 순서는 Inventor 매개변수 대화상자의 순서와 다릅니다.
매개변수 이름과 값이 필요합니다. 다른 항목은 선택 사항입니다. 매개변수 이름 및 값과 연관된 셀은 비워둘 수 없습니다.
매개변수에 대해 측정 단위를 지정하지 않으면 매개변수를 사용할 때 모형의 기본 단위가 할당됩니다. 단위 없이 매개변수를 작성하려면 단위 셀에 UL을 입력합니다.
스프레드시트에 열이나 행 제목 또는 기타 정보를 포함시킬 수 있지만 매개변수 정의를 포함하는 셀 블록 밖에 있어야 합니다.
매개변수 스프레드시트 링크 또는 포함
매개변수 스프레드시트를 작성하고 저장한 후 부품 또는 조립품 모형에 사용할 수 있습니다.
매개변수 스프레드시트 작성, 링크 포함 및 편집에서 모형 파일을 엽니다.
리본에서 관리 탭
매개변수 패널 매개변수를 클릭합니다.매개변수 대화상자에서 링크를 클릭하여 스프레드시트를 찾고 선택합니다.
열기 대화상자에서 스프레드시트에 있는 매개변수 데이터(열 헤더 이름 아님)의 시작 셀을 지정합니다.
링크 또는 포함을 선택합니다. 링크를 선택하여 여러 파일 간에 같은 스프레드시트 매개변수를 공유합니다. 포함을 선택하여 다른 파일에 영향을 주지 않고 활성 모형에서 스프레드시트 매개변수를 사용하고 편집합니다.

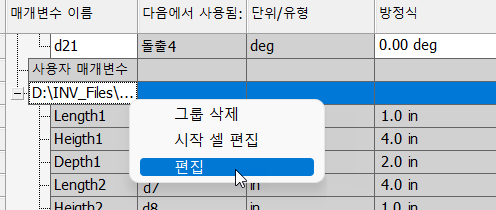

참고: 파일을 링크하거나 포함할 때 올바른 시작 셀을 지정하지 않을 경우 Inventor에서 행 값이 표시되지 않습니다. 시작 셀을 변경하려면 매개변수 대화상자의 항목을 마우스 오른쪽 버튼으로 클릭하고 시작 셀 편집을 선택합니다. 마우스 오른쪽 버튼을 클릭하고 링크 편집 또는 링크 삭제를 선택하여 링크되거나 포함된 데이터를 제거할 수도 있습니다.
매개변수 스프레드시트 편집
매개변수 대화상자에서 스프레드시트에 있는 매개변수를 편집할 수 없습니다. 스프레드시트 파일이 링크되면 Microsoft Excel에 있는 스프레드시트를 열고 편집할 수 있습니다. 다음 절차를 사용하여 링크되었거나 포함된 스프레드시트를 편집할 수 있습니다.
- 매개변수 스프레드시트 작성, 링크, 포함 및 편집에서 해당 스프레드시트를 사용하는 모형을 엽니다.
- 검색기에서 써드 파티 폴더를 확장합니다.
- 편집할 스프레드시트를 두 번 클릭합니다. 스프레드시트는 편집할 수 있도록 Microsoft Excel 창에서 열립니다.
