위치 표현 재지정

위치 표현을 통해 조립품의 대체 운동학적 상태를 평가할 수 있습니다. 관계 값이나 구성요소 배치와 같은 항목에 대한 재지정을 작성함으로써 여러 개의 위치 표현(PosReps)을 작성할 수 있습니다. 이때 각 위치 표현은 조립품에 대한 서로 다른 해석 상태를 캡처합니다.

위치 표현은 상위 조립품, 도면 뷰 및 파생 조립품에서 사용할 수 있습니다. 설계 의도 변경이 아닌 운동학 평가만을 목적으로 합니다. 구성요소 추가 또는 삭제나 조립품 피쳐 편집 등 조립품 설계 의도에 대한 변경은 기본 위치 표현이 활성화되었을 때 수행해야 합니다.

조립품은 다음 두 가지 기본 방법을 통해 부분조립품의 위치 표현을 호출할 수 있습니다. 첫 번째 방법은 부분조립품을 지정된 위치 표현으로 설정하는 것으로, 이는 설계 뷰 표현을 호출하는 방법과 유사합니다. 두 번째 방법은 내포로, 상위 조립품의 위치 표현에 있는 부분조립품에 대한 재지정이 해당 조립품에 대한 위치 표현을 설정하는 방식입니다.

• 첫 번째 방법은 상위 조립품의 기본 상태가 부분조립품의 기본 상태가 아닌 부분조립품의 PR로 가장 잘 정의된 경우(닫힌 위치의 유압 실린더 등)에 사용해야 합니다.
• 보다 일반적으로 사용되는 두 번째 방법은 부분조립품의 다양한 PR을 사용하여 이에 해당하는 상위 조립품의 PR을 정의하는 경우에 사용해야 합니다.

워크플로우 1: 부분조립품 내의 위치 표현 제어

1. 위치 표현이 있는 부분조립품을 포함하는 조립품 파일을 엽니다.

   • 시작하기 탭 시작 패널 Samples\Models\Assemblies\Suspension\Suspension.iam을 열어 샘플 파일을 다운로드합니다.

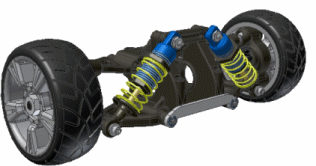

   두 개의 충격 완충 장치가 있습니다.



2. 첫 번째 충격 완충 장치 부분조립품인 Front 1.3 Shock:1에서 검색기를 확장한 후 Representations 폴더를 확장합니다.

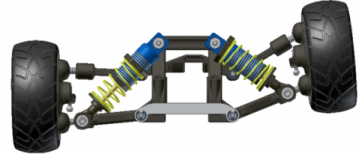

3. 부분조립품이 기본 상태로 설정되어 있음을 나타내는 위치 노드가 있습니다. 이 폴더를 확장하고 기존의 닫힌 PR을 활성화합니다. 상위 조립품은 충격에 대한 해석 상태 변경에 따라 완충 장치를 위로 들어 올리는 방식으로 반응합니다.



4. 파일을 닫습니다. 변경 사항을 저장하지 않습니다.

워크플로우 2: 재지정으로 위치 표현 내포

1. 부분조립품을 포함하는 조립품 파일을 열고 주 조립품에서 위치 표현을 작성합니다.

   • Samples\Models\Representations\Suspension\Suspension.iam을 엽니다. 두 개의 충격 완충 장치가 있습니다.



2. Suspension.iam 조립품에 대한 Representations 폴더를 확장한 다음 위치 노드를 확장합니다.

3. 마우스 오른쪽 버튼으로 위치 노드를 클릭하여 새로 만들기를 선택합니다. 새 PR의 이름을 Left Bump로 바꿉니다.

   지금 작성한 것은 맨 위 조립품의 PR로서 재지정이 없으므로 기본 PR처럼 보입니다.

4. 두 번째 충격 완충 장치 부분조립품인 Front 1.3 Shock:2를 마우스 오른쪽 버튼으로 클릭하고 재지정을 선택합니다.

5. 재지정 대화상자에서 표현 탭을 선택하고 위치 표현에 대한 재지정 전환을 선택한 후 PR을 닫힘으로 설정합니다. 대화상자를 닫습니다.

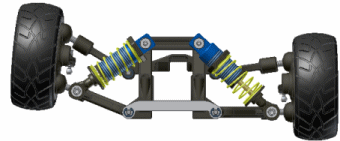

6. 현재 맨 위 조립품의 Left Bump PR에는 충격 완충 장치의 닫힌 PR이 내포되어 있습니다. 맨 위 조립품의 기본 및 Left Bump PR을 활성화하면 왼쪽 충격 완충 장치가 완전히 닫히는 효과를 즉시 볼 수 있습니다.



7. 파일을 열어 둔 채로 오른쪽 충격 완충 장치나 구속조건 등 다른 객체에 재지정을 추가로 작성해 봅니다.
