무게 중심 선택

무게 중심 기호에는 선택 가능한 세 개의 작업 평면과 선택 가능한 힌 개의 작업점이 포함되어 있습니다. 수직 축을 따라 거리를 측정하려면 작업 평면을 선택합니다. 작업점을 사용하여 직선 거리를 측정합니다.

1. 측정 명령을 시작합니다.

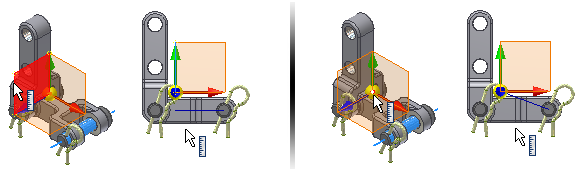

2. COG 작업 평면과 적절한 구성요소 형상을 선택하여 형상과 선택한 평면 간 수직 축 거리를 측정합니다.
3. COG 작업점 및 적절한 구성요소 형상을 선택하여 형상과 COG 작업점 간 직선 거리를 측정합니다.
