2D 스케치 형상을 복사, 이동 또는 회전하려면
Inventor 스케치에서 형상을 복사하거나 이동하는 경우 하나 이상의 요소를 선택한 다음 형상의 새 위치에 대한 기준점을 정의합니다. 형상을 회전하려면 요소를 선택한 다음 중심점을 정의합니다.
옵션 패널)에서 그리드로 스냅하기를 선택취소합니다.형상 복사
2D 스케치에서 스케치 탭
수정 패널 복사
를 클릭합니다.복사 대화상자가 열리고 선택 모드가 기본적으로 활성화되어 있습니다.
(선택 사항) 복사 대화상자에서 다음을 지정합니다.
단일 선택에 대해 최적화
그래픽 창에서 단일 선택 후 기준점 모드로 자동으로 전환됩니다. 단일 선택사항만 수정하는 경우 이 옵션을 선택합니다.
정확한 입력
특정 X 및 Y 좌표를 입력하여 수정한 형상의 위치를 지정할 수 있도록 정확한 입력 도구막대를 호출합니다.
클립보드 [Ctrl + C]
다른 스케치에 붙여넣을 선택한 형상의 임시 사본을 저장합니다.
그래픽 창에서 다음과 같이 복사할 형상을 선택합니다.
- 클릭하여 요소 하나를 선택합니다.
- 끌어 선택 세트를 작성합니다.
- 마우스 오른쪽 버튼을 클릭하고 모두 선택을 선택합니다.
필요한 경우 복사 대화상자에서 기준점을 클릭하여 해당 모드로 전환합니다.
그래픽 창을 클릭하여 기준점을 설정하거나 정확한 입력 도구막대에 좌표를 입력합니다.
그래픽 창을 클릭하거나 정확한 입력 도구막대를 사용하여 끝점을 설정합니다. 백스페이스 키를 누르면 명령이 취소됩니다.
커서를 이동하면 동적 미리보기에 원래 형상을 나타내는 대시선과 복사된 형상을 나타내는 솔리드 선이 표시됩니다.
마치려면 복사 대화상자에서 종료를 클릭하거나, 마우스 오른쪽 버튼을 클릭하여 종료를 선택하거나 Esc 키를 누릅니다.

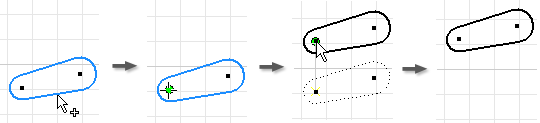

형상 이동
- 2D 스케치에서 스케치 탭 수정 패널 이동
을 클릭합니다. 이동 대화상자가 열리고 선택 모드가 기본적으로 활성화되어 있습니다. - (선택 사항) 이동 대화상자에서 다음을 지정합니다.
단일 선택에 대해 최적화
그래픽 창에서 단일 선택 후 기준점 모드로 자동으로 전환됩니다. 단일 선택사항만 이동하는 경우 이 옵션을 선택합니다.
정확한 입력
특정 X 및 Y 좌표를 입력하여 수정한 형상의 위치를 지정할 수 있도록 정확한 입력 도구막대를 호출합니다.
복사
선택사항의 사본을 이동합니다.
그래픽 창에서 다음과 같이 이동할 형상을 선택합니다.
- 클릭하여 요소 하나를 선택합니다.
- 끌어 선택 세트를 작성합니다.
- 마우스 오른쪽 버튼을 클릭하고 모두 선택을 선택합니다.
필요한 경우 이동 대화상자에서 기준점을 클릭하여 해당 모드로 전환합니다.
그래픽 창을 클릭하여 기준점을 설정하거나 정확한 입력 도구막대에 좌표를 입력합니다.
그래픽 창을 클릭하거나 정확한 입력 도구막대를 사용하여 끝점을 설정합니다. 백스페이스 키를 누르면 명령이 취소됩니다.
커서를 이동하면 동적 미리보기에 원래 형상을 나타내는 대시선과 이동한 형상을 나타내는 솔리드 선이 표시됩니다.
마치려면 이동 대화상자에서 종료를 클릭하거나, 마우스 오른쪽 버튼을 클릭하여 종료를 선택하거나, Esc 키를 누릅니다.

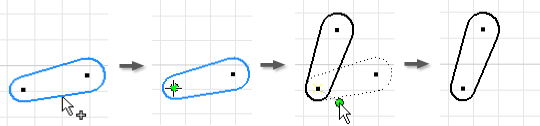

형상 회전
- 2D 스케치에서 스케치 탭 수정 패널 회전
을 클릭합니다. 회전 대화상자가 열리고 선택 모드가 기본적으로 활성화되어 있습니다. - (선택 사항) 회전 대화상자에서 다음을 지정합니다.
단일 선택에 대해 최적화
그래픽 창에서 단일 선택 후 중심점 모드로 자동으로 전환됩니다. 단일 선택사항만 회전하는 경우 이 옵션을 선택합니다.
정확한 입력
특정 X 및 Y 좌표를 입력하여 수정한 형상의 위치를 지정할 수 있도록 정확한 입력 도구막대를 호출합니다.
복사
선택사항의 사본을 회전합니다.
그래픽 창에서 다음과 같이 회전할 형상을 선택합니다.
- 클릭하여 요소 하나를 선택합니다.
- 끌어 선택 세트를 작성합니다.
- 마우스 오른쪽 버튼을 클릭하고 모두 선택을 선택합니다.
필요한 경우 회전 대화상자에서 중심점을 클릭하여 해당 모드로 전환합니다.
그래픽 창을 클릭하여 중심점을 설정하거나 정확한 입력 도구막대에 좌표를 입력합니다.
그래픽 창을 클릭하거나 정확한 입력 도구막대를 사용하여 끝점을 설정합니다. 백스페이스 키를 누르면 명령이 취소됩니다.
커서를 이동하면 동적 미리보기에 원래 형상을 나타내는 대시선과 회전한 형상을 나타내는 솔리드 선이 표시됩니다. 회전 대화상자에 각도 값이 동적으로 업데이트됩니다.
회전 대화상자에 각도 값이 동적으로 업데이트됩니다.
참고: 회전 각도는 수동으로 지정할 수도 있습니다. 값을 입력할 경우 해당 값을 변경하거나 그래픽 창에서 클릭할 때까지 계수는 해당 값으로 고정됩니다.마치려면 회전 대화상자에서 종료를 클릭하거나, 마우스 오른쪽 버튼을 클릭하여 종료를 선택하거나, Esc 키를 누릅니다.
형상을 이동하거나 회전하는 경우 구속조건 동작 변경
구속조건으로 인해 형상을 이동하거나 회전할 수 없는 경우 Inventor에서는 이를 알리는 대화상자가 열립니다. 이동 또는 회전 대화상자의 확장된 영역에서 이러한 기본 동작을 변경할 수 있습니다.
- 형상을 수정하는 경우 치수 구속조건을 완화하려면 이동 또는 회전 대화상자에서 자세히
를 클릭하고 기본 동작(프롬프트)을 재지정하는 다음 옵션을 선택합니다.
표시하지 않음
치수가 완화되지 않습니다. 작업은 선택한 형상과 연관된 모든 치수에 따라 이루어집니다. 작업에 실패하면 대화상자가 표시됩니다.
방정식이 없는 경우
다른 치수의 함수인 치수는 완화되지 않습니다.
항상
이동 작업이 완료된 후, 선택한 형상과 연관된 모든 선형 및 각도 치수가 다시 계산됩니다. 선택사항 내의 모든 치수는 완화하고 선택사항 외부의 치수는 무시합니다.
프롬프트
(기본값) 작업에 실패하면 대화상자에 문제에 대한 설명과 솔루션이 표시됩니다.
- 형상을 수정하는 경우 형상 구속조건을 끊으려면 이동 또는 회전 대화상자에서 자세히 를 클릭하고 기본 동작(프롬프트)을 재지정하는 다음 옵션을 선택합니다.
표시하지 않음
형상 구속조건이 수정되지 않습니다. 이 작업은 모든 기존 형상 구속조건에 따라 수행됩니다. 작업에 실패하면 대화상자가 표시됩니다.
항상
선택한 형상과 연관된 고정 구속조건만 삭제합니다. 선택된 형상과 선택취소된 형상 사이의 구속조건은 다음을 제외하고 삭제됩니다.
- 평행, 직각 및 동일 구속조건을 제외하고 이동
- 동일 구속조건을 제외하고 회전
프롬프트
(기본값) 작업에 실패하면 문제에 대해 설명하는 메시지가 나타납니다.
