충전 미리보기는 부품이 충전되는 방법에 대한 사전 해석 표시입니다.

사출 주입점을 모델에 배치하고 스터디 작업 분할창의 충전 미리보기 선택란을 선택하면 충전 미리보기가 표시됩니다. 충전 미리보기 결과는 사출 주입점을 다시 위치시키거나 추가할 때마다 업데이트됩니다.

충전 미리보기는 다음 정보를 표시합니다.

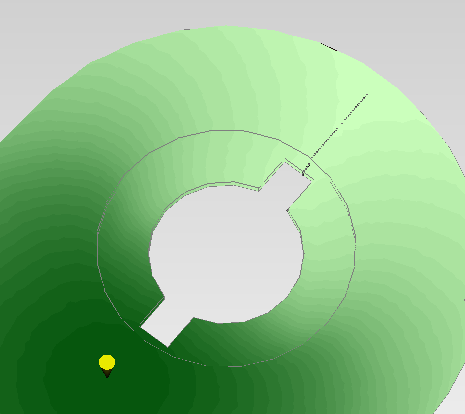

• 충전 시간의 구배 표시 - 색상이 밝을수록 제품 섹션이 나중에 충전되었음을 의미합니다.
• 웰드 라인 집합적으로 표시하는 작은 검정색 점.

충전 미리보기는 다음 조건에서만 사용할 수 있습니다.

• 제품이 Dual Domain 또는 3D로 모델링됩니다.
• 성형 공정이 열가소성 사출 성형으로 설정된 경우
• 사출 주입점이 설정된 경우
• 스터디 작업 분할창에서 충전 미리보기 옵션을 선택한 경우
• 스터디 해석이 완료되지 않은 경우
• 제품에 러너, 공급 및 냉각 시스템을 포함할 수 없는 경우
• 멀티 캐비티 모델이 지원되지 않는 경우
• 절단면이 충전 미리보기에서 작동하지 않는 경우
• 제품의 모든 섹션에 대한 절대 두께가 0.1mm를 초과해야 하는 경우

주: 충전 미리보기는 미성형을 탐지하지 못하며, 이를 확인하려면 충전 해석을 실행해야 합니다.

이 결과 사용

사출 주입점을 추가 및 조정할 수 있으며 이러한 선택 영향에 대해 실시간으로 평가할 수 있습니다. 해석을 시작하기 전에 웰드 라인 위치 및 잠재적 과보압에 대한 신속한 피드백을 얻는 기능으로 인해 전체 개발 사이클이 단축됩니다.

고려할 사항

충전 미리보기 결과를 볼 때 다음을 확인하십시오.

• 웰드 라인은 제품의 구조적 강도에 영향을 줄 가능성이 있으며 잘못된 위치에 있을 경우 시각적 결함으로 간주될 수 있습니다. 사출 주입점을 조정하면 웰드 라인을 위험이 적은 위치로 이동할 수 있습니다. 웰드 라인이 걱정될 경우 충전 해석을 실행하여 웰드 라인 품질을 보다 정확하게 판단하십시오.
• 과보압 및 결과적인 수축 문제를 방지하려면 모든 제품 말단을 동시에 충전해야 합니다. 가능한 경우 균일한 충전을 얻을 수 있도록 사출 주입점을 조정하십시오.
