새 해석

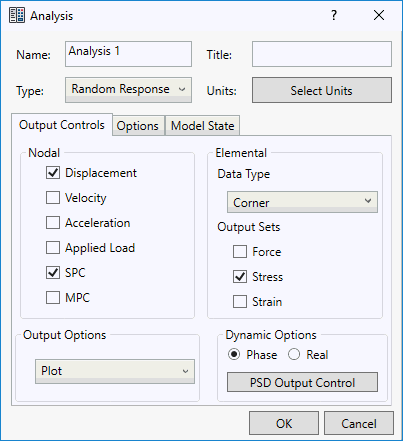

다음은 새 해석 양식입니다.

이름: 새 해석의 이름을 입력합니다.

제목: 간단한 설명과 같이 해석에 대한 추가 설명을 입력합니다.

유형: 현재 다음 해석 유형이 지원됩니다.

• 선형 정적
• 법선 모드
• 선형 버클링
• 초기 응력 정적
• 초기 응력 법선 모드
• 비선형 정적
• 비선형 버클링
• 직접 과도 응답
• 모달 과도 응답
• 충격 해석
• 비선형 과도 응답
• 직접 진동수 응답
• 모달 진동수 응답
• 랜덤 응답
• 충격/응답 스펙트럼
• 다축성 피로
• 진동 피로
• 선형 안정 상태 열 전달
• 비선형 안정 상태 열 전달
• 비선형 과도 열 전달
• Explicit 동적
• Explicit 준 정적

단위 선택:Autodesk Inventor Nastran을 사용하면 다음과 같이 두 가지 다른 수준에서 해석 단위를 선택할 수 있습니다.

• CAD 모델: 이 설정은 CAD 모델에서 선택한 단위를 사용합니다.
• 사용 가능한 다른 단위 시스템은 SI, 수정된 SI 및 영국식입니다.
• 해석 내에서 단위가 수정되면 해석에 대해 Inventor Nastran, 형식, 단위가 이 설정으로 재정의됩니다.
• 모형에 여러 해석이 있는 경우 해석에 따라 다른 단위 시스템을 선택할 수 있습니다.
• 이 설정은 기록되는 Nastran 벌크 데이터 파일에만 적용됩니다. 사용자 인터페이스에 입력된 숫자에는 차이가 없습니다.

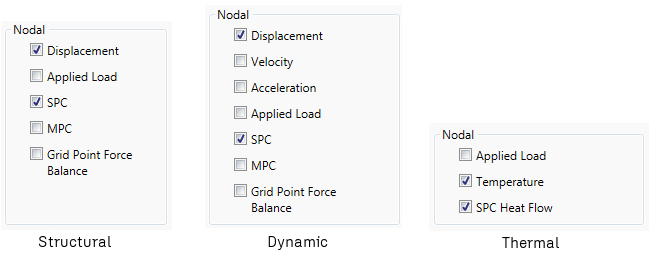

노드 출력 제어:

• 변위: 노드 변위 출력을 제어합니다.
• 속도: 노드 속도 출력을 제어합니다.
• 가속도: 노드 가속 출력을 제어합니다.
• 적용된 하중: 노드에 적용된 하중 출력을 제어합니다.
• SPC(단일 점 구속조건): 노드 단일 점 구속조건 출력을 제어합니다.
• MPC(다중 점 구속조건 힘): 노드 다중 점 구속조건 출력을 제어합니다.
• 그리드 점 힘 균형: 그리드 점 힘 출력을 제어합니다.
• 온도: 온도 분포 출력을 제어합니다.
• SPC 열 흐름: 단일 점 열 흐름 출력을 제어합니다.

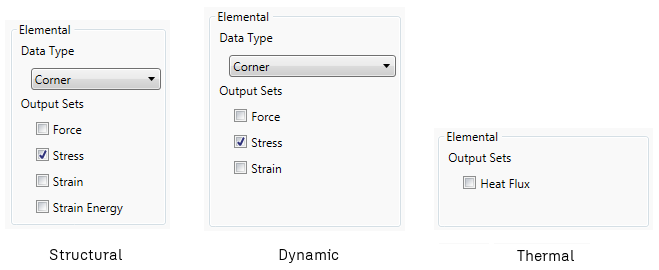

요소 출력 제어:

• 데이터 형식:
  • 모서리: Nastran 솔루션에서 모서리 데이터 생성 여부를 제어합니다.
  • 무게중심: Nastran 솔루션에서 무게중심 데이터 생성 여부를 제어합니다.
• 출력 세트:
  • 힘: 요소 힘 출력을 제어합니다.
  • 응력: 요소 응력 출력을 제어합니다.
  • 변형: 요소 변형 출력을 제어합니다.
  • 변형 에너지: 요소 변형 출력을 제어합니다.
  • 열 플럭스: 요소 열 플럭스 출력을 제어합니다.

동적 옵션:

• 단계: 진동수 응답 솔루션의 경우 이 옵션이 크기 및 단계 출력 선택 항목으로 나타납니다.
• 실제: 진동수 응답 솔루션의 경우 이 옵션이 실제 및 가상 출력 선택 항목으로 나타납니다.

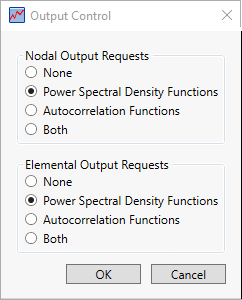

• PSD 출력 제어: 랜덤 응답/진동 피로 솔루션의 경우 이 옵션이 노드 및 요소 출력으로 나타납니다.

출력 옵션:

• 플롯: 결과 중립 파일 시스템에만 결과를 출력합니다.
• 인쇄: 모델 결과 출력 파일 및 결과 중립 파일 시스템 모두에 결과를 출력합니다.
• 펀치: 모델 결과 펀치 파일에 결과를 추가로 출력합니다.
• 플롯 및 펀치: 모델 결과 출력 파일 및 결과 중립 파일 시스템 모두와 모델 결과 펀치 파일에 결과를 출력합니다.

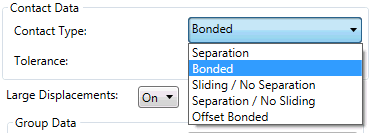

접촉 데이터: Autodesk Inventor에서 자동 접촉 생성에 대한 기본 설정을 지정할 수 있습니다.

옵션 탭

이 탭의 필드는 해석 유형에 따라 약간 다를 수 있습니다.

• 접촉 유형: CAD 모델에서 분리, 접착, 슬라이딩/분리 없음, 분리/슬라이딩 없음 및 간격띄우기 접착을 사용하여 자동 접촉을 정의할 수 있습니다.
• 공차: 지정된 공차 내에 있는 면을 사용하여 자동 접촉을 생성할 수 있습니다.

큰 변위:

• 설정: 비선형 해석에 대한 큰 변위, 종동륜 효과 및 차등 강성이 포함됩니다.
• 해제: 비선형 해석에 대한 큰 변위, 종동륜 효과 및 차등 강성이 포함되지 않습니다.

순환 대칭

• 이 옵션을 선택하면 솔버가 좌표계 및 구속조건을 기반으로 순환 대칭 조건을 찾습니다.
• 좌표계: 예상되는 순환 대칭 결과와 동일한 원통형 좌표계로 설정해야 합니다.
• 공차: 근거리 공차는 순환 대칭 경계 조건을 적용하기 위한 경계 그리드 점을 식별하는 데 사용됩니다.

스펙트럼 데이터는 충격/응답 스펙트럼 해석에만 적용됩니다.

• 구조 응답: 켜기 또는 끄기를 선택하여 해석에 구조 응답을 포함할지를 지정합니다.
• 요약 옵션: ABS(Absolute), SRSS(Square Root of Summation of Squares), NRL(Naval Research Lab), CQC(Complete Quadratic Combination) 중 응답을 요약하는 데 사용할 방법을 선택합니다.
• 낮은 진동수: 해석을 위한 최저 진동수입니다.
• 가중치 매스 축척 비율: 재료 밀도가 가중치 단위의 입력인 경우 이 계수를 지정해야 하며, 질량 단위로 변환해야 합니다.

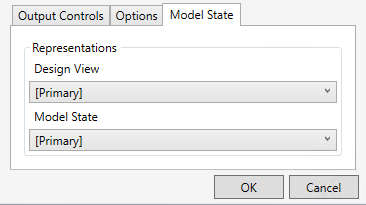

모델 상태 탭

Inventor에 정의된 모델 표현을 해석 모델의 기반으로 선택합니다.

• 설계 뷰: Inventor 조립품 환경에서 설계 뷰를 작성하여 조립품 구성요소의 지정된 표현 뷰를 보존합니다. 특정 뷰 및 해석에 필요하지 않은 경우 일부 조립품 구성요소는 이러한 뷰에서 표시되지 않습니다.
• 모델 상태: Inventor 조립품 환경에서 모델 상태를 작성하여 불필요한 구성요소를 억제함으로써 모델을 단순화합니다. 모델 상태를 사용하여 조립품의 부품을 단일 부품 표현으로 결합할 수도 있습니다.

이 안내서의 튜토리얼에서는 지원되는 해석 유형을 설명합니다.
