AutoCAD 객체를 지지에 부착하여 지지를 사용자화할 수 있습니다. 또한 AutoCAD 객체를 파이프 지지로 변환하여 사용자 지지를 작성할 수 있습니다.
파라메트릭 파이프 지지가 모형에 배치된 경우 특성 팔레트를 사용하여 파이프 지지 치수를 설정합니다. 사양 편집기를 사용하여 pipesupportsspec.pspx에서 기본 치수를 설정할 수도 있습니다.
하나 이상의 파이프 지지를 단일 파이프 지지로 결합하여 파이프 지지 쉐이프를 사용자화할 수 있습니다.
AutoCAD 객체를 사용하여 파이프 지지 사용자화
블록 또는 3D 솔리드와 같은 AutoCAD 객체를 사용하여 파이프 지지를 사용자화할 수 있는 여러 가지 방법이 있습니다.
- 파이프 지지를 작성할 때 블록을 선택할 수 있습니다(plantpipesupportadd).

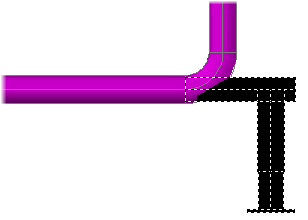

- 3D 모형에서 AutoCAD 객체를 기존 파이프 지지에 부착할 수 있습니다(plantpipesupportattach).
- 하나 이상의 AutoCAD 객체를 변환하여 파이프 지지를 작성할 수 있습니다(plantpipesupportconvert).
- 하나의 포트가 있는 블록 기반 구성요소를 지정할 수 있습니다(plantpartconvert).
파이프 지지로 사용되는 사용자 구성요소에는 하나의 포트가 있어야 합니다. 사양 편집기를 사용하여 파이프 지지 카탈로그에 사용자 구성요소를 추가할 수 있습니다.
