파이프 및 파이프 부속품을 도면에 배치한 후 연결된 파이프를 이동하고 부품 특성을 변경할 수 있습니다.
파이프의 위치, 사양 또는 크기를 수정한 경우 AutoCAD Plant 3D toolset에서는 파이프 연결을 유지하려고 합니다. 변경 사항을 확인할 수 없는 경우에는 특성 불일치 그림 문자로 연결이 표시되거나 연결이 해제됩니다.
AutoCAD Plant 3D toolset에서는 파이프를 수정하는 데 사용할 수 있는 여러 도구를 제공합니다.
부품 대체

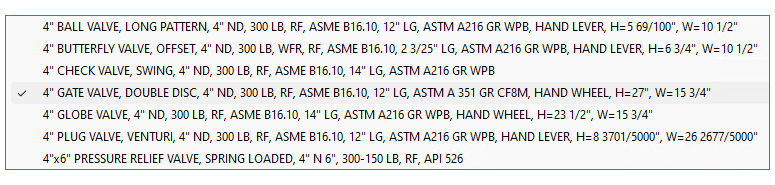

대체 그립을 사용하여 호환되는 부품을 대치할 수 있습니다.
호환되는 부품은 크기 및 유형이 동일합니다(예: 게이트 밸브를 볼 밸브로 대체할 수 있음).
정렬 선을 사용하여 파이프 이동

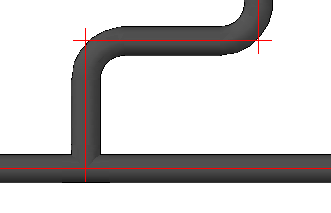

정렬 선을 시각적 도구를 사용할 수 있습니다. 도면에서 파이프를 선택하면 연결된 파이프의 축을 따라 정렬 선이 표시됩니다.
정렬 선을 사용하면 연결된 파이프를 식별하고 파이프를 이동할 수 있는 방향을 확인하기가 쉽습니다.
이동 그립을 사용하면 파이프 축과 해당 축을 공유하는 연결된 모든 부품이 이동됩니다. 개념적으로 볼 때, 이는 직교 모드를 켜고 정렬 선을 늘이는 것과 같습니다.
부품 특성 변경
특성 팔레트를 사용하여 파이프 및 부속품 특성을 변경할 수 있습니다.
크기 또는 사양 특성을 수정하여 도면의 부품을 변경할 수 있습니다. 부품을 변경한 경우 AutoCAD Plant 3D toolset에서는 인접 부속품을 조정하여 연결을 유지할 수 있습니다. 예를 들어, 파이프 크기를 변경하면 리듀서가 추가되거나 제거됩니다.
특성 항목의 특성 값을 한 번에 변경할 수 있습니다. 크기 또는 사양을 변경하기 전에 연결된 모든 항목을 선택하면 일시적인 비호환성으로 인해 불필요한 부속품이 추가되거나 연결이 해제되는 문제를 방지할 수 있습니다.
연결된 파이프 선택에 대한 자세한 내용은 파이프 선택을 참조하십시오.
데이터 관리자를 사용하여 특성을 변경할 수도 있습니다.
파이프 사양 업데이트
사양(확장자 .pspx) 파일이 변경된 경우 도면을 업데이트할 수 있습니다.
부속품 형상, 재료 특성 및 연결 유형(종단 코드)이 파이프 사양에 설정됩니다. 사양에서 부품을 사용할 수 없는 경우에는 자리 표시자 부품이 사용됩니다.
