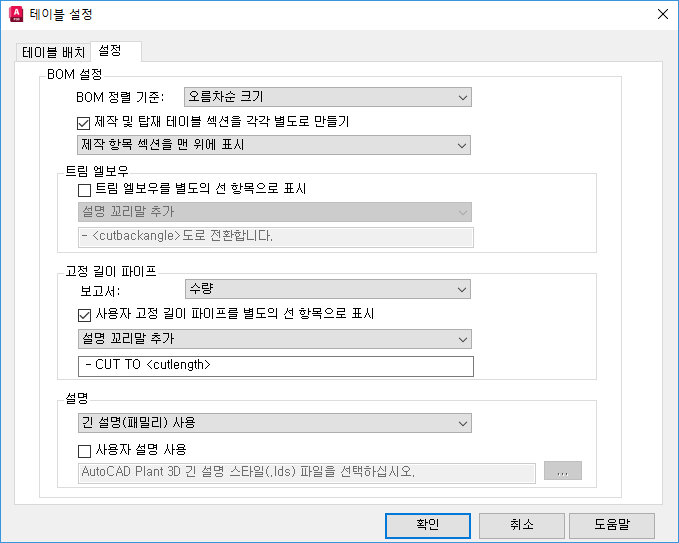

BOM 설정을 지정합니다.
- BOM 정렬 기준
-
BOM을 오름차순 크기(기본값) 순으로 정렬할지 또는 오름차순 설명 순으로 정렬할지 지정합니다.
오름차순 크기 순으로 정렬한 경우 BOM은 먼저 크기 순으로 정렬된 다음 알파벳 순으로 정렬됩니다. 따라서 두 개의 6" 글로브 밸브는 6" 게이트 밸브와 6" 버터플라이 밸브가 나열된 경우에도 인접합니다.
오름차순 설명 순으로 정렬한 경우 BOM은 먼저 설명 순으로 정렬된 다음 크기 순으로 정렬됩니다. 따라서 4"~10" 글로브 밸브는 4"~10" 게이트 밸브 다음에 표시됩니다.
- 제작 및 탑재 테이블 섹션을 각각 별도로 만들기
-
이 옵션은 ISO 제목 블록에 대해서만 표시됩니다.
제작 및 탑재 테이블 섹션을 각각 별도로 만들지 지정합니다. 이 확인란을 선택한 경우 먼저 표시되는 섹션을 지정할 수 있습니다.
- 전환 엘보우를 별도의 선 항목으로 표시
-
전환된(기울어진 파이프와 같은 요구 사항을 수용하기 위해) 엘보우를 표준 45도 또는 90도 엘보우로 보고할지(즉, 전환되지 않은 것처럼) 또는 개별적으로 보고할지 지정합니다.
이 확인란을 선택한 경우 머리말이나 꼬리말을 추가하여 엘보우를 표준 엘보우와 추가로 구분할 수 있습니다. 또한 결과 표시를 미리 볼 수 있습니다.
- 사용자 고정 길이 파이프를 별도의 선 항목으로 표시
-
이 확인란을 선택한 경우 각 고정 길이 파이프 세그먼트의 선 항목이 표시됩니다.
확인란의 선택을 취소한 경우에는 전체 길이가 표시됩니다.
- 사용자 설명 사용
-
BOM의 모든 설명에 대한 형식을 지정하는 AutoCAD Plant 3D toolset 긴 설명 스타일(.lds) 파일을 지정합니다. 크기 설명 또는 패밀리 설명을 지정할 수 있습니다.
주: 긴 설명 스타일은 사양 편집기에서 작성할 수 있습니다.
