부속품에서 정확한 거리에 밸브를 배치하려면

주: 이 절차에서는 객체 스냅을 사용하여 구성요소를 배치하는 방법을 보여 줍니다. 대부분의 경우 동적 치수를 사용하는 것이 더 쉽습니다.

1. 사양 뷰어의 사양 시트에서 밸브를 클릭합니다.
2. 모형에 삽입을 클릭합니다.
3. Shift 키를 누른 상태에서 도면 영역을 마우스 오른쪽 버튼으로 클릭합니다. 시작을 클릭합니다.

4. Shift 키를 누른 상태에서 도면 영역을 마우스 오른쪽 버튼으로 클릭합니다. 노드를 클릭합니다.
5. 부속품 위의 한 점을 클릭하여 지정합니다.
6. Shift 키를 누른 상태에서 도면 영역을 마우스 오른쪽 버튼으로 클릭합니다. 근처점을 클릭합니다.

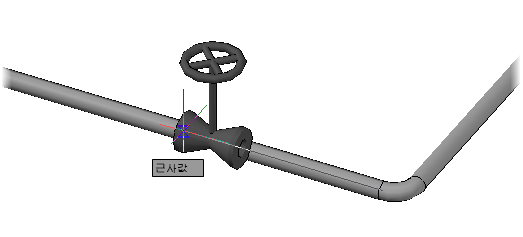

7. 헤더 위에 마우스를 놓으면 객체 스냅 그림 문자가 표시됩니다(클릭하지 마십시오).

8. 밸브의 중간점에 삽입하려면 i(삽입점)를 두 번 입력합니다.
   주: 파이프 구성요소를 추적할 때 부착 포트 및 삽입점 옵션이 명령 프롬프트에 표시됩니다.

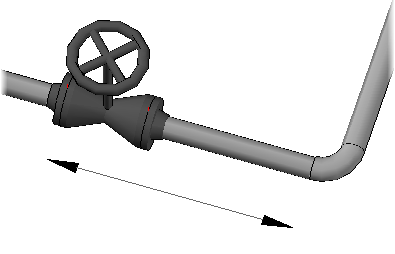

9. 밸브를 배치할 거리를 입력합니다(예: 48).

   근처 객체 스냅을 사용할 때 지정된 점에 대한 끝점 없음이 표시되면 aperture 크기를 늘리거나 줌 축소하면 됩니다. 올바르게 스냅하려면 마우스가 파이프 중심선 바로 위에 있는 경우 근처점 객체 스냅 그림 문자가 표시되어야 합니다.


10. Enter 키를 눌러 밸브 추가를 마칩니다.
