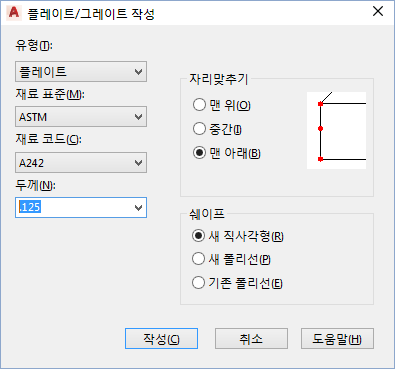

구조 플레이트 또는 그레이팅을 작성합니다.
- 유형
-
구조 유형을 지정합니다. 옵션은 그레이팅 또는 플레이트입니다.
- 재료 표준
-
플레이트 또는 그레이팅의 재료 표준을 지정합니다.
- 재료 코드
-
플레이트 또는 그레이팅의 재료 코드를 지정합니다.
- 두께
-
플레이트 또는 그레이팅의 두께를 지정합니다.
- 해치 패턴(그레이팅 유형에만 해당)
-
그레이팅의 해치 패턴을 지정합니다.
- 해치 축척(그레이팅 유형에만 해당)
-
그레이팅의 해치 축척을 지정합니다.
- 자리맞추기
-
플레이트 또는 그레이팅의 자리맞추기를 지정합니다. 옵션은 맨 위, 가운데 및 맨 아래입니다.
- 쉐이프
-
플레이트 또는 그레이팅의 쉐이프를 지정합니다. 옵션은 새 직사각형, 새 폴리선 및 기존 폴리선입니다.
