이 절차에서는 프로젝트에서 고정 길이 파이프 사양을 사용할 수 있으며, 조인트 구성(프로젝트 설정)이 고정 길이 파이프 연결을 지원하는 것으로 가정합니다.
- 리본에서 홈 탭
요소 삽입 패널 사양 선택기 드롭다운 리스트를 클릭합니다. - 드롭다운 리스트에서 고정 길이 파이프 사양(예: Resistoflex)을 클릭합니다.
- 파이프 크기 선택기 드롭다운 리스트에서 파이프 크기(예: 6”)를 클릭합니다.
- 리본에서 파이프 라우팅을 클릭합니다.
- 도면 영역에서 파이프의 시작점 위치를 클릭하여 지정합니다.

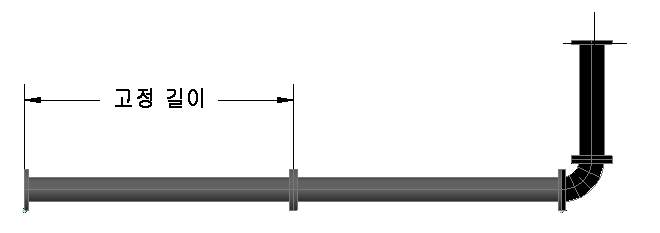

- 파이프의 다음 점을 클릭하여 지정합니다. 고정 길이 특성보다 긴 파이프 길이를 지정한 경우 파이프 세그먼트가 추가됩니다.
- 파이프의 다음 점을 클릭하여 지정합니다.
- 도면을 계속 클릭하여 파이프의 추가 점을 지정할 수 있습니다. 라우팅된 마지막 세그먼트가 최대 길이에 있는 경우 추가된 부속품은 전환되지 않습니다(중심선 끝점 연장).
- Enter 키를 눌러 파이프 라우팅을 마칩니다.
고정 길이 파이프 세그먼트를 수정하려면
고정 길이 파이프의 그립은 다른 파이프처럼 작동합니다. 그립을 사용하면 세그먼트가 추가되거나 제거되지 않으므로 파이프 세그먼트를 늘일 수 있는 거리가 제한됩니다. 다음 절차에서는 이 동작을 보여 줍니다.

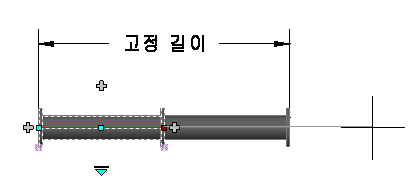

- 고정 길이 파이프 세그먼트를 클릭합니다. 파이프 끝에서 부품 이동 그립을 클릭합니다.

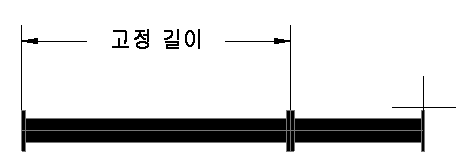

- 최대 길이 너머에 있는 위치로 마우스를 이동합니다(클릭하지 마십시오). 파이프 세그먼트는 최대 길이(고정 길이)로 늘어나거나 최소 길이(최소 절단 길이)로 줄어들지만 세그먼트를 추가하거나 제거하지는 않습니다.
주: 고정 길이 파이프는 다른 파이프처럼 늘어나지 않습니다. stretch 명령은 고정 길이 파이프 세그먼트를 이동할 수 있지만 세그먼트 길이를 변경하지는 않습니다.
