태그 형식은 해당 값을 다른 특성에서 획득하는 특성을 포함할 수 있습니다. 이 경우 프로젝트 수준의 단위 값이 변경되면 해당 특성이 하위 부품으로 포함된 모든 태그가 변경 사항을 반영하도록 업데이트됩니다.
파이프 선 그룹은 실제 도면요소는 아니지만 다른 구성요소와 마찬가지로 파이프 선 그룹에 대한 태그 형식을 설정할 수 있습니다.
- 리본에서 홈 탭
프로젝트 패널 프로젝트 관리자 프로젝트 설정을 클릭합니다.
- 프로젝트 설정 트리 뷰에서 Plant 3D DWG 설정을 확장합니다.
- Plant 3D 객체(예: 압축기)를 찾아서 클릭할 때까지 리스트를 계속 확장합니다.

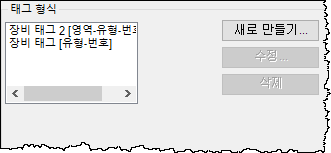

- 클래스 설정 창의 태그 형식 아래에서 새 태그 형식의 기준으로 사용할 태그 형식 유형(예: 장비 태그 [Type-Number])을 클릭합니다. 새로 만들기를 클릭합니다.

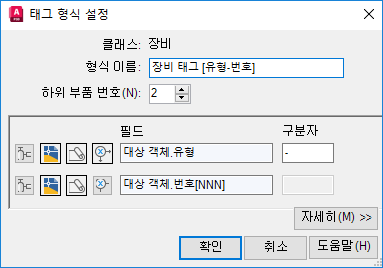

- 태그 형식 설정 대화상자의 형식 이름 상자에 새 형식의 이름(예: 장비 태그 [type-number] New)을 입력합니다.
- 하위 부품 번호 상자에서 태그에 포함할 하위 부품 수를 나타내는 숫자(예: 3)를 입력하거나, 해당 숫자가 표시될 때까지 위쪽 또는 아래쪽 화살표를 클릭합니다.
팁: 원하는 개수의 특성을 하위 부품으로 사용할 수 있습니다. 구분 기호는 이러한 하위 부품 사이에서만 사용하고, 하위 부품 내에서는 사용하지 마십시오. 구분 기호는 구분 기호 상자에 배치한 경우 태그의 하위 부품 사이에 표시됩니다. 필드 상자에서 항목 사이에 대시를 입력(예: N-N-N)하면 예기치 않은 결과가 발생할 수 있습니다.
- 첫 번째 아이콘 행에서 클래스 특성 선택
(왼쪽의 첫 번째 아이콘)을 클릭합니다.

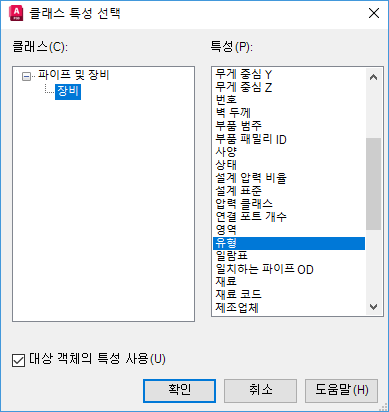

- 클래스 속성 선택 대화상자에서 다음을 수행합니다.
- 클래스 아래에서 장비를 클릭합니다.
- 특성 아래에서 유형을 클릭합니다.
- 대상 객체의 특성 사용 확인란을 선택합니다.
- 확인을 클릭합니다.
- 태그 형식 설정 대화상자의 두 번째 아이콘 행에서 도면 특성 선택을 클릭합니다.

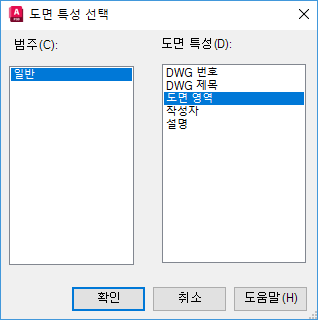

- 도면 특성 선택 대화상자에서 다음을 수행합니다.
- 범주 아래에서 일반을 클릭합니다.
- 도면 특성 아래에서 도면 영역을 클릭합니다.
- 확인을 클릭합니다.
- 태그 형식 설정 대화상자의 두 번째 아이콘 행에서 표현식 정의(행의 마지막 아이콘)를 클릭합니다.

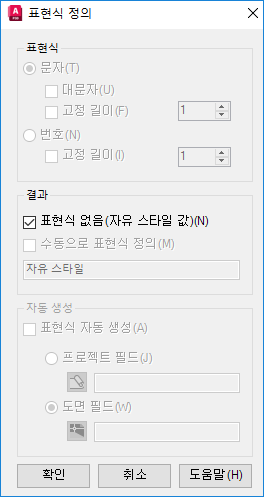

- 표현식 정의 대화상자의 결과 아래에서 표현식 없음(자유 스타일 값)을 클릭합니다. 확인을 클릭합니다.
- 태그 형식 설정 대화상자의 세 번째 아이콘 행에서 표현식 정의를 클릭합니다.

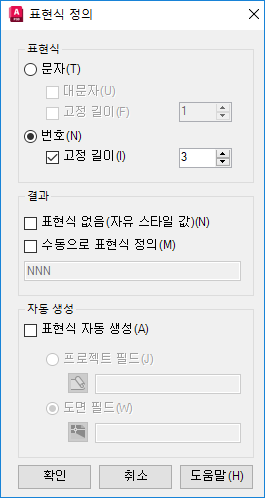

- 표현식 정의 대화상자의 표현식 아래에서 다음을 수행합니다.
- 번호를 클릭합니다.
- 고정 길이 확인란을 선택합니다. 고정 길이 상자에서 번호를 입력하거나, 해당 번호가 표시될 때까지 위쪽 화살표를 클릭합니다.
주: 표현식 섹션이 비활성화된 경우 결과 아래에서 표현식 없음(자유 스타일 값) 확인란의 선택을 취소합니다. 그런 다음 14단계의 지시를 따릅니다.
- 확인을 클릭합니다.

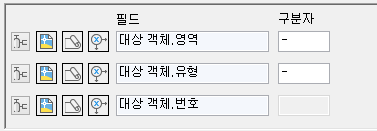

- 태그 형식 대화상자의 구분자 아래에 적절한 구분자를 입력합니다. 아래 예에서는 마침표(.)가 General.Area[]의 구분 기호로 사용되었습니다.
주: 필드 상자에 구분 기호를 배치하지 마십시오.
- 확인을 클릭합니다.
- 클래스 설정 창의 특성 아래에 있는 특성 이름 열에서 TagFormatName을 클릭합니다.
- TagFormatName 행의 기본값 열에 있는 드롭다운 리스트에서 Plant 3D 객체의 태그를 지정하는 데 사용할 태그 형식을 클릭합니다.
- 확인을 클릭합니다.
새 태그 형식을 작성하여 Plant 3D 객체에 지정했습니다. 이제 Plant 3D 객체를 도면에서 사용할 때 태그 지정 대화상자에 이 절차에서 작성한 태그 형식에 대한 태그 데이터를 입력하라는 프롬프트가 표시됩니다.
