도면층은 혼잡한 영역에서 선 런 또는 서비스를 분리할 수 있는 편리한 방법을 제공합니다. 도면층을 켜거나 꺼 관심 있는 특정 객체를 볼 수 있습니다.
Plant 3D 객체 특성을 기반으로 도면층 및 색상 지정 구성표를 작성할 수 있습니다. 파이프 및 파이프 지지는 현재 적용되는 구성표를 따릅니다. 펌프 또는 탱크와 같은 선 구성요소의 끝은 구성표를 따르지 않습니다.
설정할 수 있는 여러 가지 자동화된 도면층 및 색상 구성표의 예를 들면 다음과 같습니다.

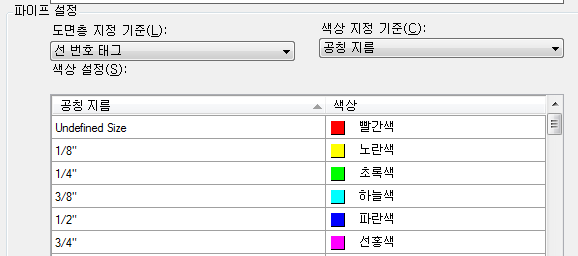

- 선 번호별 도면층 및 파이프 크기별 색상
- 선 번호별 도면층 및 파이프 사양별 색상
- 파이프 사양별 도면층 및 파이프 크기별 색상
- 서비스별 도면층 및 파이프 크기별 색상
- 연결된 파이프를 기반으로 하는 파이프 지지 도면층
- 단일 도면층의 파이프 지지
자동화된 구성표를 설정한 경우 모형에 배치한 파이프 및 파이프 지지는 해당 구성표를 따릅니다.
자동화된 도면층 및 색상 구성표를 설정할 때 유의할 지침은 다음과 같습니다.
- 파이프 특성 리스트를 기반으로 자동화된 구성표를 작성할 수 있습니다.
- 새 선택 리스트를 작성하여 색상을 지정할 수 있는 특성 리스트에 추가할 수 있습니다.
- 프로젝트를 작성한 후 프로젝트 설정 대화상자를 통해 다른 구성표로 변경할 수 있습니다.
- 자동화된 구성표를 변경하는 경우 열려 있는 모형에 변경 사항이 즉시 나타납니다. 다른 프로젝트 모형은 3D 모형 도면을 열 때 해당 도면을 업데이트하도록 synchstylesmode가 설정된 경우 해당 모형을 열면 업데이트됩니다.
- 자동화된 구성표를 활성화하지 않은 경우(객체를 작성할 때 자동으로 도면층 및 색상 지정 확인란의 선택을 취소한 경우)에는 기본 AutoCAD 도면층 및 색상 설정이 적용됩니다.
