- 리본에서 구조 탭
부품 패널 설정 메뉴 부재 설정을 클릭합니다.
- 도면의 부재에 모든 새 부재에 사용할 특성이 있는 경우 특성 일치를 클릭하고 도면 영역에서 부재를 선택합니다. 부재 설정 대화상자가 적절한 값으로 채워집니다. 원하는 경우 다음 단계에 설명된 대로 값을 수정합니다. 값 수정을 마치면 10단계로 건너뜁니다.

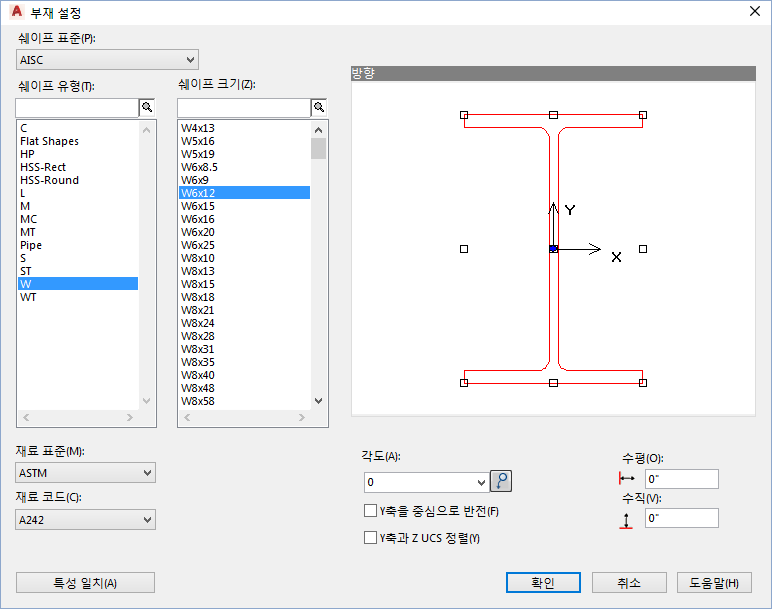

- 부재 설정 대화상자의 쉐이프 표준 리스트에서 쉐이프 표준을 클릭합니다.
- 쉐이프 유형 아래의 리스트에서 원하는 쉐이프 유형을 클릭합니다. 쉐이프 유형을 검색하려면 전체 쉐이프 유형 이름 또는 쉐이프 유형 이름의 일부를 상자에 입력하고
을 클릭합니다. - 쉐이프 크기 리스트에서 원하는 쉐이프 크기를 클릭합니다. 사용 가능한 크기는 현재 선택된 쉐이프 유형에 따라 달라집니다. 쉐이프 크기를 검색하려면 전체 쉐이프 크기 또는 쉐이프 크기 이름의 일부를 상자에 입력하고 을 클릭합니다.
- 재료 표준 리스트에서 새로 작성한 부재에 사용할 재료 표준을 클릭합니다.
- 재료 코드 리스트에서 새로 작성한 부재에 사용할 재료 코드를 클릭합니다.
- 각도 아래에서 원하는 각도 값을 입력하거나 리스트에서 값을 클릭합니다.
을 클릭하여 현재 값을 90도씩 늘릴 수 있습니다. - (선택 사항) 다음 중 하나를 수행하여 부재 방향을 변경합니다.
- 방향 미리보기 이미지에서 점을 클릭하여 자리맞추기 지점을 정의합니다.
- Y축의 방향을 반대 방향으로 지정하려면 Y축을 중심으로 반전 확인란을 선택합니다.
- 부재의 Y축을 Z UCS에 맞게 정렬하려면 Y축과 Z UCS 정렬을 선택합니다.
- 확인을 클릭합니다.
