다중포트(위생) 밸브로 작업하려면

이 절차에서는 다중포트 밸브 및 호환 가능한 파이프가 포함된 컨텐츠 팩이 설치되어 있는 것으로 가정합니다.

다중 레벨 밸브 배치

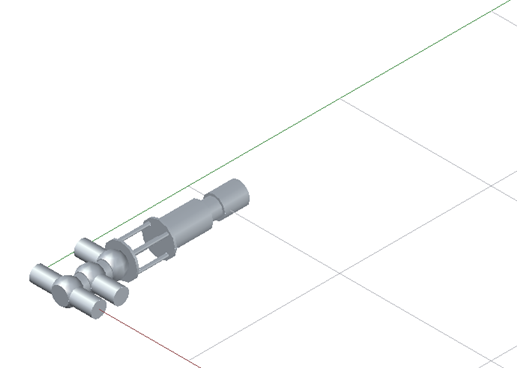

다른 밸브와 달리 다중 레벨 밸브는 세워져 있는 것이 아니라 지면에 평평하게 놓여 있는 것처럼 방향이 지정됩니다.

연결할 수 있는 파이프가 없는 경우 다음 단계를 따르십시오.

1. 밸브 배치를 시작합니다.
2. Ctrl 키를 눌러 포트를 선택합니다. 가능한 경우 최상위 포트를 선택합니다.
3. 도면에서 삽입점을 지정합니다.
4. P를 입력해 회전 평면을 설정합니다.

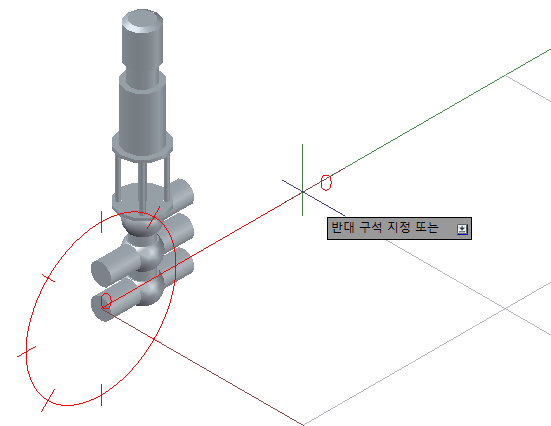

5. 클릭하여 밸브를 회전 및 배치합니다.

밀착 결합 밸브 그룹 작성

1. 밸브를 선택하여 복사합니다.
2. 시작점의 경우 노드 스냅(nod)을 사용하여 밸브 한쪽에 포트를 지정합니다.
3. 두 번째 점의 경우 밸브 반대쪽에 포트를 지정합니다.

4. 이 과정을 반복하여 밸브 그룹을 작성합니다.

다중 레벨 밸브에서 포트 방향 설정

다중 레벨 밸브를 배치할 때 밸브 하우징의 맨 위 섹션에 상대적으로 밸브의 방향을 지정할 수 있습니다.

3레벨 혼합 방지 디버터 밸브의 기본 방향

하단 섹션의 방향을 설정해야 하는 경우 다음 단계를 수행합니다.

1. 특성 팔레트에서 TYPE=VALVE-MULTIWAY가 설정되어 있는지 확인합니다.



   이것이 설정되어 있지 않으면 레벨 방향을 독립적으로 지정할 수 없습니다.
2. 부품 형상의 치수에 각도를 입력합니다. (예를 들어, A2의 경우 270을 입력합니다.)


레벨 3(A2)을 270도로 설정

주: 가능한 경우 밸브를 하우징의 상단에 있는 포트에 상대적으로 배치합니다. 이렇게 하면 특성 팔레트에서 하단 레벨의 하우징 각도를 지정한 후 밸브의 방향을 재지정하지 않아도 됩니다.
