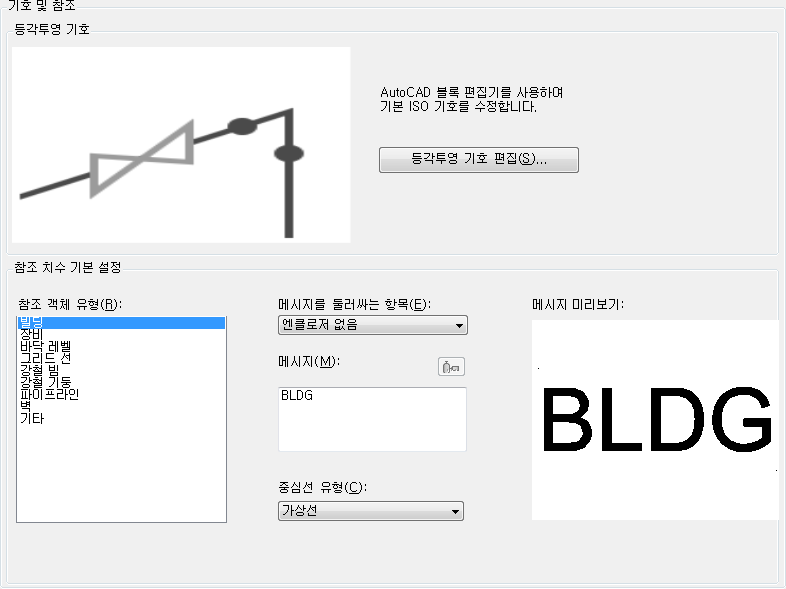

ISO 기호 및 참조 설정

등각투영 도면을 작성할 때 사용되는 기호를 편집합니다. ISO 참조 치수에 대해 기본 특성과 문자를 설정합니다.

ISO 도면을 작성할 때 사용되는 기호를 수정합니다.

3D 모형에 추가된 새 등각투영 참조 치수의 값을 설정합니다. 배치 후에 이러한 값을 특성 팔레트에서 수정할 수 있습니다.

참조 객체 유형

Plant 객체를 나열합니다. 3D 모형에서 객체에 대해 ISO 참조 치수를 작성할 때는 여기서 지정한 기본값이 적용됩니다.

메시지를 둘러싸는 항목

ISO 도면에 표시할 기본 엔클로저 유형을 설정합니다.

메시지

등각투영 도면에 표시할 기본 문자를 지정합니다. 장비, 구조 또는 파이프 참조에 대해 특성 값을 포함할 수 있습니다. 예를 들어 FLOOR EL.# (StructurePlate.TOS) 값을 지정하면 FLOOR EL# 12'를 표시할 수 있습니다.

클래스 특성 선택

클래스 특성을 메시지에 추가합니다. 외부 Plant 객체(장비, 구조, 파이프)에 대해 사용할 수 있습니다.

주: 문자를 직접 입력하는 경우 문자를 추가하고 하나 이상의 특성(PlantObject.property)을 포함할 수 있습니다.

예를 들면 다음과 같습니다. FLOOR EL.# (StructurePlate.TOS) 값을 지정하면 ISO 도면에 FLOOR EL# 12'를 표시할 수 있습니다.

ISO 참조 치수를 3D 모형에 배치하면 메시지 특성(예: 태그 번호 또는 열 ID)이 지정됩니다. 특성을 찾을 수 없는 경우 값은 비어 있습니다.

중심선 선종류

대시( _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ ) 등의 기본 선종류를 지정합니다.

메시지 미리보기

등각투영 도면 문자 및 엔클로저의 미리보기를 표시합니다.
