- 리본에서 홈 탭
프로젝트 패널 프로젝트 관리자 프로젝트 설정을 클릭합니다.
- 프로젝트 설정 트리 뷰에서 직교 DWG 설정을 확장합니다. 제목 블록 및 표시를 클릭합니다.
- 오른쪽 창의 미리보기 창 아래에서 제목 블록 설정을 클릭합니다.
- 리본에서 직교 설정을 클릭합니다.

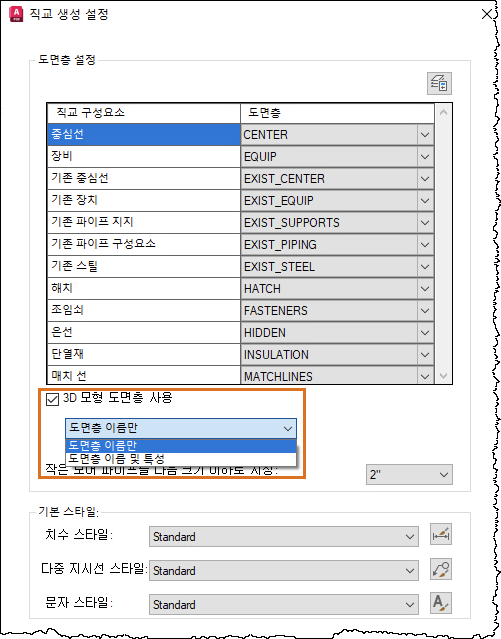

- 직교 생성 설정 대화상자에서 각 직교 구성요소를 표시할 도면층을 선택합니다. 예를 들어, 파이프에 대해 PIPE 도면층을 선택하면 모든 파이프 및 파이프 구성요소가 해당 도면층에 배치됩니다. 또한 PIPE 도면층의 색상 및 선종류가 상속되도록 색상 및 선종류에 대한 직교 객체가 ByLayer로 설정됩니다.
도면층을 수동으로 지정하는 대신, 3D 모형 도면층 사용 옵션을 선택하여 직교 객체가 원래 3D 모형에서 직접 도면층을 상속하도록 할 수 있습니다. 또한 도면층 이름만 표시하는 옵션과 도면층 이름과 도면층과 연관된 특성을 모두 제공하는 옵션 중에서 선택할 수 있습니다.
- 리본에서 프로젝트 설정으로 복귀를 클릭합니다.
