파이프를 라우팅할 때 파이프 방향 부속품이 자동으로 추가될 수 있습니다. 또한 파이프 사양에서 파이프 구성요소를 선택할 수도 있습니다.
라우팅 시 방향을 변경할 때 엘보우가 추가됩니다. 티, O-let 및 기타 부속품은 분기가 작성되면 추가됩니다. 플랜지는 다른 플랜지 부속품에 연결할 때 파이프에 추가됩니다.
파이프 부속품은 파이프 사양에 속해야 하며, 사용자 부품 창에서 작성해야 합니다. AutoCAD Plant 3D toolset에서는 블록 참조와 같은 AutoCAD 객체를 파이프 선에 부착할 수 없습니다. 먼저 객체를 Plant 3D 객체로 변환해야 합니다. 블록 기반 구성요소 작성에 대한 자세한 내용은 블록 기반 파이프 구성요소 작성을 참조하십시오.
라우팅하는 동안 파이프 구성요소 배치
라우팅하는 동안 파이프 구성요소를 배치할 수 있습니다. 중간점 및 포트 위치에 구성요소를 배치할 수 있습니다.

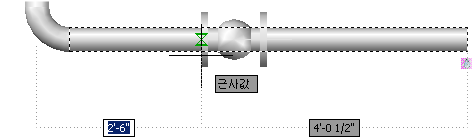

동적 입력은 사양 뷰어 또는 도구 팔레트에서 구성요소를 배치하거나 구성요소 이동 그립을 사용할 때 지원됩니다. 또한 구성요소 이동 그립은 다른 파이프로의 이동 및 기준점 변경을 지원합니다.
부속품 그립 사용
부속품에는 파이프 세그먼트에서 사용할 수 있는 모든 그립 외에 반전 및 회전 그립도 있습니다. 그립으로 반전 및 회전하여 부속품 방향을 지정할 수 있습니다. 그립에 대한 자세한 내용은 그립을 참조하십시오.
연결된 부속품 지우기
파이프 또는 파이프 부속품을 지우면 자동으로 배치된 부속품 및 조임쇠도 지워집니다.
선택한 부속품만 삭제하려면 Ctrl 키를 누른 상태에서 지웁니다.
파이프 부속품 자동 배치
파이프 부속품은 파이프를 라우팅하고 방향을 변경할 때 조인트에 배치됩니다.
파이프 사양 및 프로젝트 커넥터 설정에 따라 라우팅 시 부속품이 선택되는 방식이 결정됩니다. 파이프 사양에서는 부품 상세(끝 유형 포함)를 제공합니다. 커넥터 설정은 부품을 연결하는 데 사용되는 조인트를 제어합니다. 자세한 내용은 파이프 연결 구성 정보를 참조하십시오.
