구조 래더의 케이지 설정을 편집합니다.
일반
케이지 도면 및 설명을 편집합니다.
- 케이지 그리기
-
케이지를 그릴지 여부를 지정합니다.
- 설명
-
케이지 설명을 편집합니다.
형상

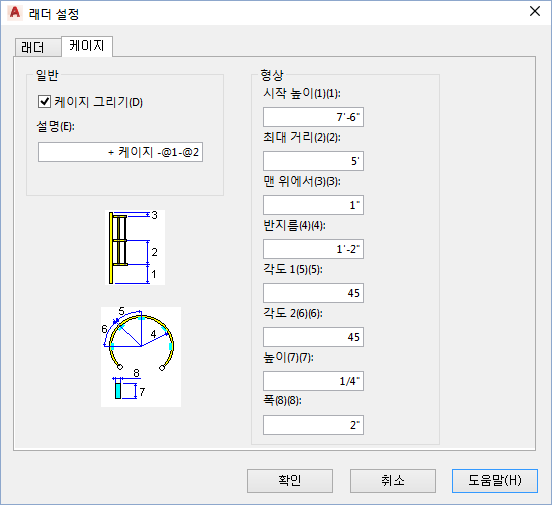

케이지의 형상 설정을 편집합니다. 괄호 안의 숫자 값은 미리보기 이미지에서 레이블이 지정된 형상에 해당합니다.
- 시작 높이(1)
-
케이지의 시작 높이를 편집합니다.
- 최대 거리(2)
-
케이지 단면 사이의 최대 거리를 편집합니다.
- 맨 위에서(3)
-
래더 상단에서 케이지 단면 사이의 거리를 편집합니다.
- 반지름(4)
-
케이지 반지름을 편집합니다.
- 각도1(5)
-
케이지 1 각도 값을 편집합니다.
- 각도 2(6)
-
케이지 2 각도 값을 편집합니다.
- 높이(7)
-
개별 케이지 부재의 높이를 편집합니다.
- 폭(8)
-
개별 케이지 부재의 폭을 편집합니다.
