가중치로 작업하려면

모형에서 가중치를 설정하려면

파이프 사양에 지정된 가중치가 없는 경우 데이터 관리자에서 입력하거나 3D 모형에서 직접 입력할 수 있습니다.

1. 도면 영역에서 하나 이상의 Plant 3D 객체(예: 엘보우)를 선택합니다.
2. 모형을 마우스 오른쪽 버튼을 클릭합니다.
3. 바로 가기 메뉴에서 특성을 클릭합니다.
4. 특성 팔레트 Plant 3D 그룹 가중치 상자에 프로젝트 단위로 가중치(예: 8.59)를 입력합니다.

   주: 프로젝트 단위는 항상 가중치의 경우 LBS 또는 KG, 선형 가중치의 경우 LBS/FT 또는 KG/M입니다. 가중치 값을 입력할 때 단위는 지정하지 않습니다.

모형에서 파이프의 가중치를 설정하려면

1. 도면 영역에서 파이프를 선택합니다.
2. 모형을 마우스 오른쪽 버튼을 클릭합니다.

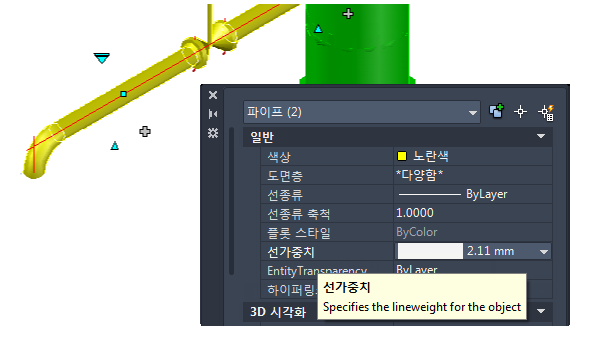

3. 바로 가기 메뉴에서 특성을 클릭합니다.
4. 특성 팔레트 Plant 3D 그룹 선형 가중치에서 선형 가중치(예: 78.76)를 입력합니다.

   선형 가중치(파이프 및 구조)를 설정한 후에는 가중치가 길이에서 계산됩니다.

주: cui 명령을 사용하여 빠른 특성 창에 파이프, 파이프 지지, 장비 및 구조에 대한 가중치 및 선형 가중치를 표시할 수 있습니다.

실시간 COG 유효성 검사를 활성화하려면

1. 실시간 COG가 활성화되지 않은 경우 분석 리본에서 실시간 COG를 클릭합니다.
2. 명령 프롬프트에서 plantcogvalidationswitch를 입력합니다.
3. on을 입력합니다.
4. 도면 영역에서 가중치가 설정되지 않은 Plant 객체를 하나 이상 선택합니다.
5. 가중치가 설정되지 않은 구성요소를 하나 이상 선택합니다.


   COG 유효성 검사 대화상자가 표시됩니다.

   주: 유효성 검사 창에서 링크를 클릭하여 가중치가 설정되지 않은 구성요소를 줌하고 강조 표시할 수 있습니다. 구성요소를 선택하고 가중치를 설정할 때 리스트를 동결하려는 경우 실시간 가중치 유효성 검사를 비활성화할 수 있습니다.

실시간 COG 유효성 검사를 비활성화하려면

실시간 COG를 비활성화하면 유효성 검사도 비활성화됩니다. 실시간 COG는 활성화하고 유효성 검사는 비활성화하려면 다음을 수행합니다.

1. 명령행에 plantcogvalidationswitch를 입력합니다.
2. off를 입력합니다.

   실시간 가중치 유효성 검사를 비활성화해도 COG 유효성 검사 창은 닫히지 않습니다.
