모형에서 사양을 사용하는 구성요소를 업데이트합니다.
사용자 부품(특수 항목)을 작성하려면
- 리본에서 홈 탭
요소 삽입 패널 사용자 부품을 클릭합니다. - 사용자 부품 빌더 창에서 Plant 3D 쉐이프를 클릭합니다.
- 사용자 부품 유형 리스트에서 영구를 클릭합니다.
- 부품 유형 리스트에서 유형(예: 인라인 기기)을 클릭합니다.
- 크기 리스트에서 부품을 부착할 파이프의 크기(예: 4)를 클릭합니다.
- 쉐이프 검색기를 클릭합니다. 부품 쉐이프를 지정합니다.
- 치수 아래에 부품 치수(예: D 6, L 12)를 입력합니다.
- 포트 특성 아래에서 포트에 대한 특성(예: 끝 유형 FL)을 지정합니다.
- 모형에 삽입을 클릭합니다.
자리 표시자 부품을 작성하려면
- 리본에서 홈 탭 가시성 자리 표시자 표시 전환을 클릭합니다.
- 리본에서 홈 탭 요소 삽입 패널 사용자 부품을 클릭합니다.
- 사용자 부품 빌더 창에서 Plant 3D 쉐이프를 클릭합니다.
- 사용자 부품 유형 리스트에서 자리 표시자를 클릭합니다.
- 사양 리스트에서 이 부품이 필요한 파이프 사양(예: CS300)을 클릭합니다.
- 클래스 리스트에서 부품 유형(예: 니플)을 클릭합니다.
- 크기 리스트에서 크기(예: 6”)를 클릭합니다.
- 모형에 삽입을 클릭합니다.
- 파이프 선 위의 점을 클릭하여 지정합니다.

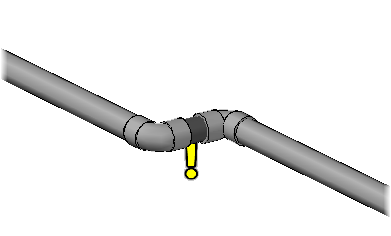

자리 표시자 부품이 파이프 선에 연결됩니다.
- 자리 표시자 부품 추가를 마치려면 Enter 키를 누릅니다.
모형에서 사양을 업데이트하려면
- 명령 프롬프트에서 plantspecupdatecheck을 입력합니다.
- 자동 사양 업데이트가 설정되지 않은 경우 사양 업데이트를 적용합니다.
모형에서 파이프 구성요소를 대체하려면
- 도면 영역에서 자리 표시자 구성요소를 클릭하여 선택합니다.
- 대체 그립을 클릭하고 대체 팔레트에서 새 항목을 클릭합니다.
