파이프 지지 정보

프로젝트 파이프 지지 사양에서 파이프 지지를 3D 모형에 추가하거나, 사용자 파이프 지지를 작성할 수 있습니다.

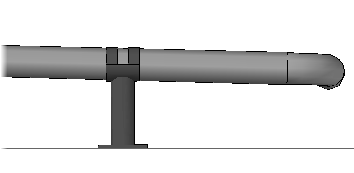

파이프 지지를 파이프에 연결하면 파이프 선에서 지지 방향 및 크기가 설정됩니다. 지지를 경사진 파이프에 연결한 경우 구조 또는 기초와 정확히 정렬되도록 축(파이프가 아님)을 따라 지지 방향이 지정됩니다.

파이프 지지가 3D 모형에 배치된 후 회전 그립을 사용하여 방향을 변경할 수 있습니다.

지지의 점이 있는 지지(예: 행거 또는 지주)의 경우 지지 고도 변경 그립을 사용할 수 있습니다. 바닥 지지의 높이를 늘리려면 고도를 낮춥니다(음의 Z).

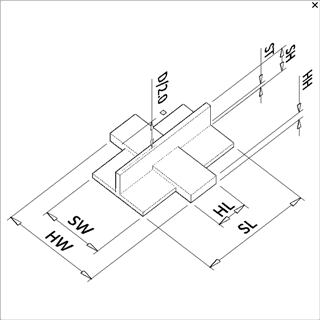

파이프 지지 치수

파이프 지지를 모형에 추가한 후 특성 팔레트에서 파이프 지지 치수를 설정할 수 있습니다.

파이프 지지를 작성한 후 파이프 지지의 치수를 변경할 수 있지만 파이프 지지 유형은 변경할 수 없습니다.

파이프 지지를 복사하면 복사된 파이프의 크기와 일치하도록 조정됩니다. 파이프 지지를 공간에 복사한 경우에는 연결이 끊어집니다. 파이프 지지가 파이프에 부착되지 않은 경우에는 연결 끊기 그림 문자가 표시됩니다.

주: 그립을 사용하여 파이프 및 연결된 지지를 편집할 수 있습니다. AutoCAD move 명령을 사용하는 경우 파이프와 지지를 둘 다 선택해야 파이프 지지가 이동합니다.

기초 또는 구조에 부착된 파이프 지지는 경사 파이프에 부착할 때 정확한 수평 또는 수직 방향으로 정렬됩니다.

지지의 잠금 점 활성화된 경우 파이프 지지를 경사 파이프에 복사하면 지지의 높이가 업데이트됩니다.

파이프 지지는 수평 또는 수직 방향으로 배치됩니다. 파이프 지지를 연결할 때 60도가 넘는 파이프는 수직으로 간주됩니다(plantslopethresholdangle이 사용되지 않음).

태그와 선 번호를 모두 파이프 지지에 지정할 수 있습니다.

프로젝트 설정에서 자동화된 도면층 지정을 사용하도록 파이프 지지를 설정할 수 있습니다.

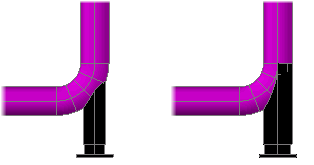

더미 레그를 파이프에 연결할 때 파이프 지지의 기본 크기는 파이프보다 한 치수 작은 크기입니다. 특성 팔레트에서 기본 크기를 변경할 수 있습니다.

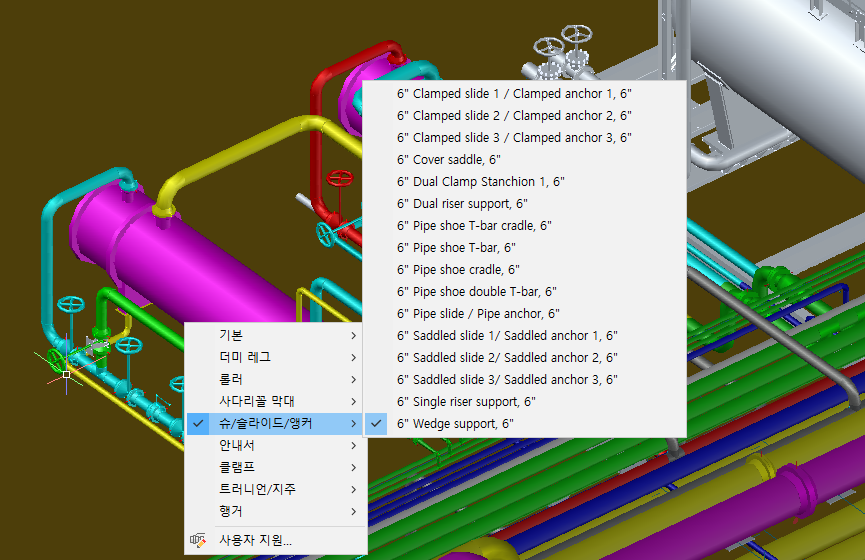

3D 모형에 파이프 지지를 배치한 후 대체 그립을 사용하여 다른 파이프 지지로 쉽게 전환할 수 있습니다. 파이프 지지를 프로젝트의 파이프 지지 사양에서 사용 가능한 다른 파이프 지지로 대체하거나 사용자 파이프 지지로 대체할 수 있습니다.
