블록 기반 파이프 구성요소 관련 작업을 수행하는 방법

카탈로그 탭을 사용하여 구성요소를 작성하고 사용자 지정 형상과 함께 관리할 수 있습니다.

블록 기반 형상을 사용하여 구성요소 작성

1. 카탈로그 탭에서 구성요소 작성을 클릭합니다.
2. 새 구성요소 작성 대화상자의 그래픽 선택에서 사용자 지정 그래픽을 클릭합니다.

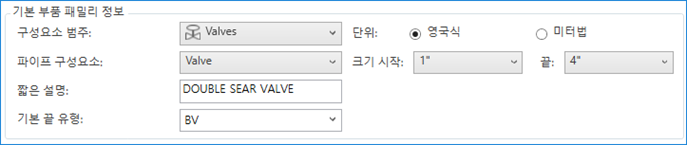

3. 기본 부품 패밀리 정보 아래에서 다음 작업을 수행합니다.
   • 구성요소 범주(예: 밸브)를 선택합니다.
   • 구성요소 유형(예: 밸브)을 선택합니다.
   • 짧은 설명(예: 이중 시트 밸브)을 입력합니다.
   • 기본 끝 유형(예: BV)을 선택합니다.

     기본 끝 유형이 카탈로그에 없는 경우 값을 입력할 수도 있습니다.


4. 그래픽 선택에서 포트 수(예: 4)를 지정합니다.

   이 값은 사용자 지정 구성요소 블록에 추가된 포트 수와 일치해야 합니다.

5. 기본 부품 패밀리 정보 아래에서 크기 범위(예: 1"~4")를 지정합니다.
6. 작성을 클릭합니다.

블록 기반 구성요소에 크기 할당

1. 부품 크기 특성 창의 크기 리스트에서 크기(예: 4")를 선택합니다.

   또는 크기 관리를 클릭하여 크기를 추가, 복제 또는 제거합니다.

2. 부품 크기 특성을 확장하고 다음 작업을 수행합니다.
   • 긴 설명(예: 이중 시트 밸브)을 입력합니다.
   • 블록 이름 상자의 오른쪽에 있는 줄임표 [...] 버튼을 클릭합니다.
3. 열기 대화상자에서 도면을 열고 PLANTPARTCONVERT를 사용하여 지정된 포트가 있는 블록을 클릭합니다.
4. 모형 선택을 클릭합니다.
5. 부품 크기 연결 포트 특성을 확장하고 일치하는 파이프 OD 상자에 값(예: 4.5)을 입력합니다.
주: 각 포트에 대해 특성 값을 개별적으로 할당할 수 있습니다. 모든 연결 포트 특성이 동일한 경우 모든 포트를 클릭하여 값을 한 번에 할당합니다.

동일한 카탈로그에서 구성요소 복제

1. 카탈로그 탭에서 카탈로그 검색기를 확장합니다.
2. 카탈로그 검색기에서 구성요소를 마우스 오른쪽 버튼으로 클릭합니다. 구성요소 복제를 클릭합니다.
3. 부품 패밀리 복제 대화상자에서 고유한 부품 패밀리 이름을 입력합니다.
4. 작성을 클릭합니다.

다른 카탈로그에 구성요소 복사

1. 카탈로그 탭에서 카탈로그 검색기를 확장합니다.
2. 카탈로그 검색기에서 복사할 구성요소를 하나 이상 선택합니다.
3. 편집 메뉴복사를 클릭합니다.
4. 카탈로그 리스트에서 다른 카탈로그를 클릭합니다.
5. 편집 메뉴붙여넣기를 클릭합니다.

카탈로그에서 구성요소 제거

1. 카탈로그 탭에서 카탈로그 검색기를 확장합니다.
2. 카탈로그 검색기에서 열려 있는 카탈로그의 부품을 마우스 오른쪽 버튼으로 클릭합니다.
3. 카탈로그에서 제거를 클릭합니다.

중요사항: 기본 카탈로그의 부품은 제거하지 않는 것이 좋습니다. 수정할 카탈로그의 사본을 만드는 것이 가장 좋습니다.
