직교 도면에 치수를 추가하려면

모든 AutoCAD 도면과 마찬가지로 직교 뷰포트에 치수를 추가할 수 있습니다.

주: 치수를 추가할 때 도면 공간에서 작업 중인지 확인하십시오.

1. 프로젝트 관리자에서 직교 DWG 탭을 클릭합니다.
2. 트리 뷰에서 프로젝트 및 직교 도면 폴더를 확장합니다.
3. 직교 도면을 두 번 클릭하여 엽니다.
4. 직교 뷰 리본 상황별 탭치수 패널치수를 클릭합니다.

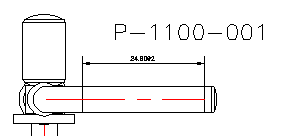

5. 도면에서 첫 번째 및 두 번째 치수보조선 원점을 지정합니다. 또는 Enter 키를 눌러 치수를 추가할 객체를 선택합니다.
6. 커서를 사용하여 도면에서 치수선을 이동합니다. 치수선을 클릭하여 설정합니다.


주: 치수는 모형이 업데이트될 때 업데이트되지 않습니다. 수동으로 치수를 조정해야 합니다.
