기존 구성을 기반으로 새 구성을 작성할 수 있습니다.
다음 단계에 따라 원본 대신 보고서 구성 사본을 수정하는 것이 좋습니다. 더 이상 필요하지 않은 구성을 쉽게 삭제할 수 있습니다.
- 바탕 화면에서 보고서 작성기 아이콘
을 두 번 클릭합니다.

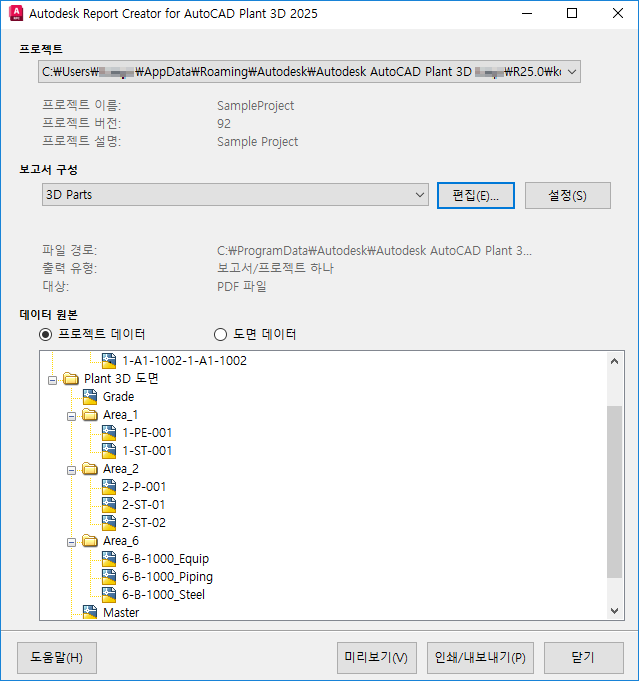

- 보고서 작성기 대화상자에서 다음을 수행합니다.
- 프로젝트 아래의 드롭다운 리스트에서 프로젝트를 선택하거나, 열기를 클릭하고 원하는 프로젝트를 탐색합니다.
- 보고서 구성 아래에서 새로 만들기를 클릭합니다.

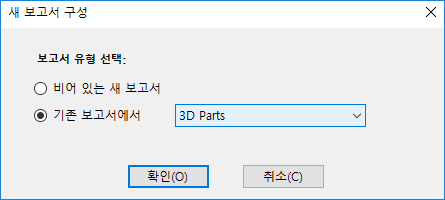

- 새 보고서 구성 대화상자에서 기존 보고서에서를 클릭하고 수정할 구성을 선택합니다. 확인을 클릭합니다.

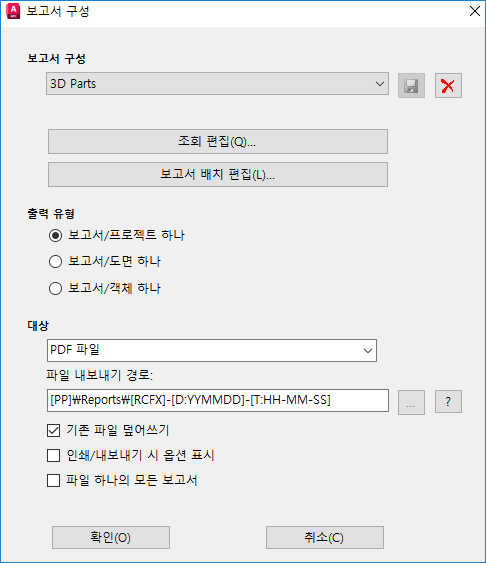

- 보고서 구성 대화상자의 보고서 구성 아래에서 다음을 수행합니다.
- 수정된 보고서의 이름을 입력합니다. 저장 버튼을 클릭합니다.
- 조회 편집을 클릭합니다.

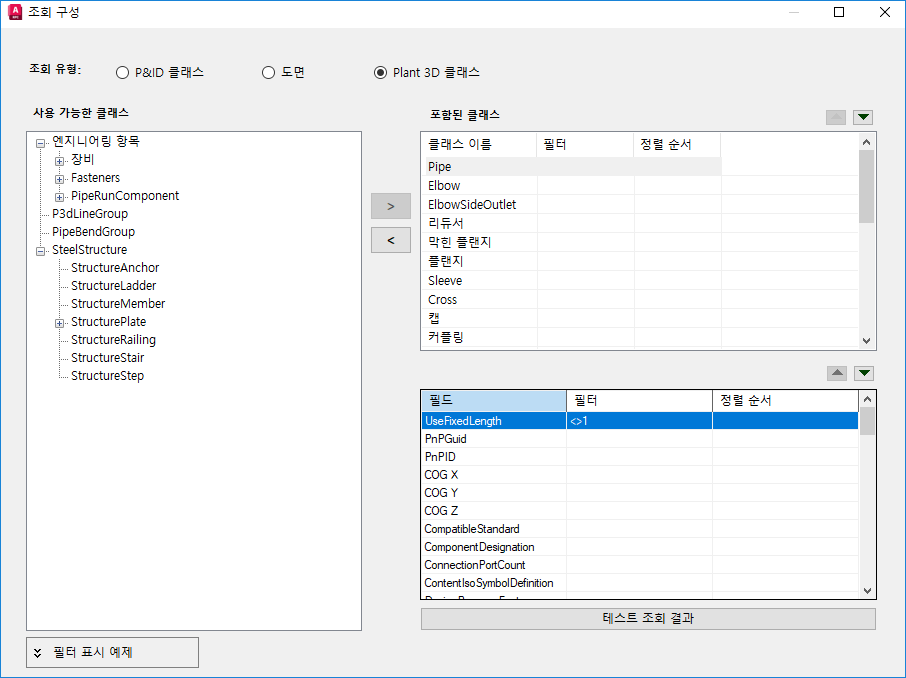

- 조회 구성 대화상자에서 다음을 수행하면서 필요에 따라 변경합니다.
- 조회 유형에서 P&ID 클래스, 도면 또는 Plant 3D 클래스를 클릭합니다.
- 사용 가능한 클래스 아래에서 원하는 클래스를 선택하고 오른쪽 화살표를 클릭하여 이 클래스를 포함된 클래스 아래에 배치합니다. 보고서에 표시할 모든 클래스를 선택할 때까지 이 단계를 반복합니다.
- (선택 사항) 필드 테이블의 필터 열에 임의의 필드에 대한 필터를 입력합니다(예: 사양 옆에 'CS150' 입력). 필터 형식을 보려면 필터 표시 예제를 클릭하십시오.
- (선택 사항) 필드 테이블의 정렬 순서 열에서 셀을 두 번 클릭하여 정렬 옵션을 전환하고 원하는 옵션을 선택합니다.
- 테스트 조회 결과를 클릭하여 조회에서 올바른 보고서 정보가 생성되었는지 확인한 후 확인을 클릭합니다.
- 보고서 구성 대화상자에서 보고서 배치 편집을 클릭합니다.
- 보고서 디자이너에서 필드 또는 배치를 원하는 대로 변경합니다. 인쇄 미리보기 탭을 클릭하여 작업을 확인한 다음 보고서 디자이너를 닫습니다. 예를 클릭하여 변경 사항을 저장합니다.
- 보고서 구성 대화상자에서 다음을 수행합니다.
기존 구성을 기반으로 하는 새 보고서 구성이 완료되었습니다.
- 출력 유형 아래에서 보고서/프로젝트(모든 데이터를 단일 보고서로 내보냄), 보고서/도면(각 도면에 대한 데이터를 개별 보고서로 내보냄) 또는 보고서/객체(각 객체에 고유하게 생성된 보고서(예: 장비 사양 시트)가 있음)를 선택합니다.
- 대상 아래에서 원하는 출력 형식을 선택합니다.
- 내보내기 파일 경로에서 경로 또는 경로 공식(변수 사용)을 입력합니다. ? 버튼을 클릭하면 변수 정보를 볼 수 있습니다.
예: [PP]\Documents\Reports\[RCFX]-[D:YYMMDD]-[T:HH-MM]은 C:\Projects\Water treatment AUF-0245\Documents\Reports\Equipment list-080804-16-45.pdf와 같은 결과를 생성할 수 있습니다.
- 적절한 확인란을 선택합니다.
- 기존 파일 덮어쓰기 - 이 확인란의 선택을 취소하면 파일이 존재하는 경우 보고서 작성기에서 덮어쓰기 전에 경로 또는 이름을 변경할 수 있도록 알림을 제공합니다.
- 인쇄/내보내기 시 옵션 표시 - 인쇄/내보내기를 클릭한 후 옵션을 표시할지 여부를 설정할 수 있습니다. 예를 들어, 이 상자를 선택한 경우 인쇄하기 전에 프린터를 변경할 수 있습니다.
- 파일 하나의 모든 보고서 - 출력 유형(보고서/도면 하나 또는 보고서/객체 하나)을 사용하여 작성한 단일 보고서를 하나의 문서로 통합할지 여부를 설정할 수 있습니다. 이 설정은 개별 PDF 사양 시트 대신 하나의 PDF 문서를 작성하려는 경우에 편리합니다.
- 확인을 클릭합니다.
