모델의 컨텍스트 내 조명 해석을 작성합니다.

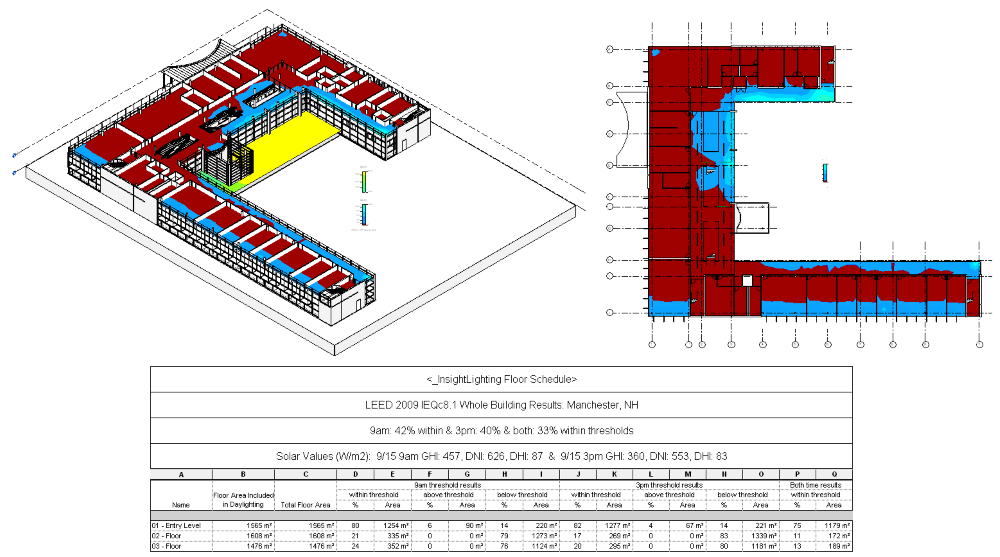

조명 해석에서는 Autodesk® Construction Cloud를 활용하여 상황에 맞는 조명 해석 결과를 제공합니다. 결과는 모델의 3D 및 평면도에 적용됩니다. 일람표는 조명 목표에 대해 모델을 추적할 수 있도록 자동으로 작성됩니다.
해석을 수행하려면 모델이 건물 요소(벽, 바닥, 지붕, 창, 커튼월 등)로 구성되어 있어야 합니다. 개념 매스 모델이 작동하지 않습니다. 바닥 요소는 해석 평면을 생성하는 데 필요합니다. 해석 결과를 생성하려면 뷰에 바닥이 있고 표시되어야 합니다. 룸 요소는 다음 해석 유형에 필요합니다.
- LEED v4 EQc7 옵션 1(sDA+ASE)
- 일광 자율성(sDA 미리보기)
- 일조
다른 해석 유형에는 룸이 필요하지 않지만 결과 및 일람표를 사용하여 작업할 때 룸이 있는 것이 유용할 수 있습니다. 룸 요소가 필요하지 않은 해석 유형을 실행하는 경우 경고가 수신되지만 모델에 룸을 배치하지 않고 해석을 진행할 수 있습니다.
링크된 모델로 작업하는 경우 바닥과 룸은 호스트 모델의 일부여야 합니다. 다른 모든 요소는 링크된 모델 요소일 수 있습니다. 바닥 및 룸이 링크된 모델에 있는 경우 해석에 실패합니다.
모델에 설계 옵션이 포함되어 있는 경우 해석이 시작될 때 _InsightLighting 모델 뷰에 표시되는 형상이 해석됩니다.
여러 해석 유형을 모델에서 실행할 수 있습니다. 해석 결과는 결과가 계산된 후 뷰에 적용됩니다.
| 해석 유형 | 설명 |
| 조도 해석 | 날짜, 시간, 임계값 및 해석 평면 높이에 대한 전체 사용자 정의 제어입니다. |
| 주광률 | |
| 일광 자율성(sDA 미리보기) | LEED v4 EQc7 opt1(sDA & ASE)에 대한 샘플 계산입니다. 비용 및 계산 시간이 줄어듭니다. |
| LEED 2009 IEQc8 옵션 1 | LEED 2009 IEQc8 옵션 1 해석을 위한 자동화된 설정입니다. |
| LEED v4 EQc7 옵션 1(sDA+ASE) | LEED v4 EQc7 옵션 1(sDA 및 ASE) 해석에 대한 자동화된 설정입니다. |
| LEED EQc7 옵션 2 | LEED v4 EQc7 옵션 2 해석에 대한 자동화된 설정입니다. |
| 일조 | 사용자화 가능한 태양 연구 시간입니다. |
주: Autodesk 멤버쉽 고객에게 제공되며 개별적으로 설치해야 합니다. accounts.autodesk.com에서 다운로드하십시오.
주: 이전 버전(2019 이하)의 Revit에서 해석할 모델을 업로드할 때 발생하는 문제에 대해서는 문제 해결: 조명 해석을 참고하십시오.
