해석 파이프 세그먼트는 설계 또는 제작 콘텐츠를 사용하여 관망의 흐름 경로를 나타냅니다.
해석 덕트 및 파이프 세그먼트해석 세그먼트

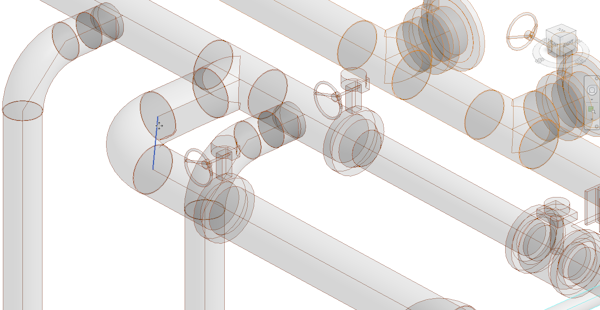

해석 파이프 세그먼트는 파이프, 파이프 피팅, 파이프 액세서리, 플렉시블 파이프 및 기계 장비의 하위 요소로, 관망에서 흐름 경로를 나타냅니다. 커넥터가 세 개 이상 포함된 피팅에 대한 해석 세그먼트에는 피팅의 교차점에 연결되는 세그먼트가 여러 개 있습니다. 가시성 및 그래픽 컨트롤을 사용하여 뷰에서 해석 세그먼트의 가시성을 활성화합니다. 해석 파이프 세그먼트를 선택하려면 Tab 키를 누른 상태로 선택합니다.
주: 해석 세그먼트는 네트워크 기반 계산을 사용하는 경우에만 표시됩니다.
선택하면 흐름 및 압력 강하 계산과 관련된 매개변수가 특성 팔레트에 표시됩니다.
워크플로우의 예:

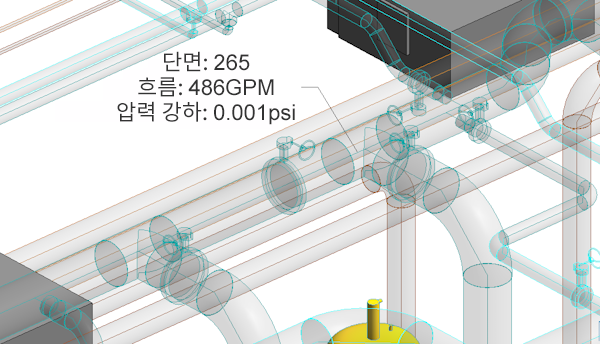

해석 파이프 세그먼트 태그를 작성하면 단일 세그먼트에 대한 네트워크 계산의 상세 정보를 표시할 수 있습니다. 이 기능은 특히 제작 관망에 대한 시스템 조사기의 대안으로 사용할 수 있습니다.
해석 파이프 세그먼트 일람표를 작성하여 각 단면의 흐름 및 압력 강하 매개변수를 표시합니다. 일람표에서 요소를 선택할 때 파이프 네트워크의 중요한 경로를 강조 표시하려면 네트워크 ID 및 중요한 경로를 기준으로 일람표를 필터링합니다.
일람표에서 요소를 선택하면 현재 열려 있는 모든 뷰에서 해당 요소가 선택됩니다. 해석 파이프 세그먼트만 표시하려면 가시성\그래픽 재지정 설정에서 파이프 요소 모델 카테고리를 끄면 됩니다.
일람표에서 요소를 선택하면 현재 열려 있는 모든 뷰에서 해당 요소가 선택됩니다. 해석 파이프 세그먼트만 표시하려면 가시성\그래픽 재지정 설정에서 파이프 요소 모델 카테고리를 끄면 됩니다.
세그먼트에 재지정 적용
재지정 특성을 사용하여 단일 해석 파이프 세그먼트의 K 계수 또는 압력 강하를 편집할 수 있습니다. 파이프 피팅 또는 액세서리 유형의 모든 인스턴스에 대해 이러한 특성 중 하나를 재지정하려면 항목화되지 않은 일람표를 사용합니다. 재지정 특성은 직선 세그먼트에는 적용되지 않습니다. K 계수 또는 압력 강하 중 하나를 재지정한 후 네트워크는 입력된 값에 따라 재계산을 수행합니다.
