해석 덕트 세그먼트는 설계 또는 제작 컨텐츠를 사용하여 덕트 네트워크의 흐름 경로를 나타냅니다.
해석 덕트 및 파이프 세그먼트해석 세그먼트

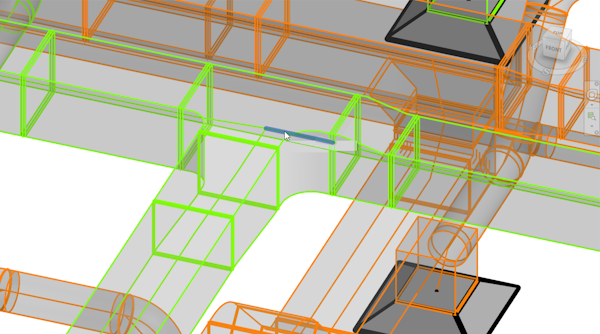

해석 덕트 세그먼트는 덕트, 덕트 장치, 덕트 액세서리, 플렉시블 덕트 및 기계 장비의 하위 요소로, 덕트 네트워크에서 흐름 경로를 나타냅니다. 커넥터가 세 개 이상 포함된 피팅에 대한 해석 세그먼트에는 피팅의 교차점에 연결되는 세그먼트가 여러 개 있습니다. 가시성 및 그래픽 컨트롤을 사용하여 뷰에서 해석 세그먼트의 가시성을 활성화합니다. 해석 덕트 세그먼트를 선택하려면 Tab 키를 누른 상태로 선택합니다.
주: 해석 세그먼트는 네트워크 기반 계산을 사용하는 경우에만 표시됩니다.
선택하면 흐름 및 압력 강하 계산과 관련된 매개변수가 특성 팔레트에 표시됩니다.
워크플로우의 예

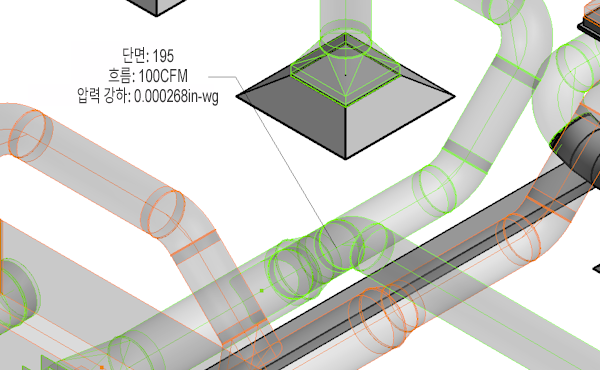

해석 덕트 세그먼트 태그를 작성하면 단일 세그먼트에 대한 네트워크 계산의 상세 정보를 표시할 수 있습니다. 이 기능은 특히 제작 덕트 네트워크에 대한 시스템 조사기의 대안으로 사용할 수 있습니다.

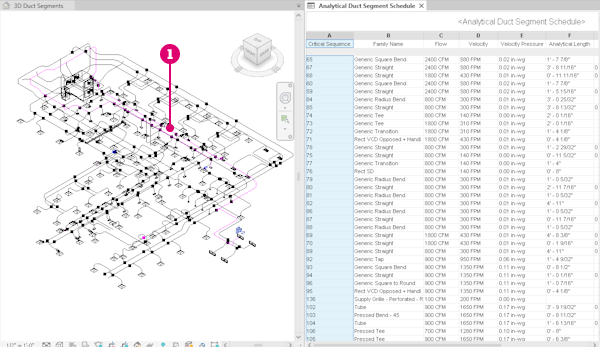

해석 덕트 세그먼트 일람표를 작성하여 각 단면에 대한 흐름 및 압력 강하 매개변수를 표시합니다. 일람표에서 요소를 선택할 때 덕트 네트워크의 중요한 경로를 강조 표시하려면 네트워크 ID 및 중요한 경로를 기준으로 일람표를 필터링합니다.
일람표에서 요소를 선택하면 현재 열려 있는 모든 뷰에서 해당 요소가 선택됩니다. 해석 덕트 세그먼트만 표시하려면 가시성/그래픽 재지정 설정에서 덕트 요소 모델 카테고리를 끄면 됩니다.
일람표에서 요소를 선택하면 현재 열려 있는 모든 뷰에서 해당 요소가 선택됩니다. 해석 덕트 세그먼트만 표시하려면 가시성/그래픽 재지정 설정에서 덕트 요소 모델 카테고리를 끄면 됩니다.
세그먼트에 재지정 적용
재지정 특성을 사용하여 단일 해석 덕트 세그먼트의 손실 계수 또는 압력 강하를 편집할 수 있습니다. 덕트 피팅 또는 액세서리 유형의 모든 인스턴스에 대해 이러한 특성 중 하나를 재지정하려면 항목화되지 않은 일람표를 사용합니다. 재지정 특성은 직선 세그먼트에는 적용되지 않습니다. 손실 계수 또는 압력 강하 중 하나를 재지정한 후 네트워크는 입력된 값에 따라 재계산을 수행합니다.
