배선

전기 설정 대화상자의 왼쪽 창에서 배선을 선택하면 오른쪽 창에 배선 테이블이 표시됩니다.

배선 테이블의 설정에 따라 프로젝트 내 전기 시스템 평면도에 와이어가 표시되는 방식이 결정됩니다.

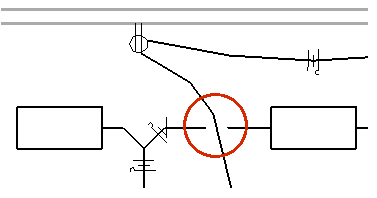

• 배선 교차 간격 - 연결되지 않고 그림과 같이 교차하는 와이어를 표시하는 데 사용되는 간격 폭을 지정합니다.

• 와이어 눈금 표시 - 활선 도체, 접지선 도체 및 중성선 도체에 대해 표시하는 눈금 표시 스타일을 지정합니다.

  Revit은 다음과 같이 네 개의 눈금 표시 스타일을 제공합니다.

  짧은 와이어 눈금 표시
  원 와이어 눈금 표시
  후크 와이어 눈금 표시
  긴 와이어 눈금 표시

  눈금 표시 패밀리를 로드하려면:

  1. 삽입 탭라이브러리에서 로드 패널(패밀리 로드)를 클릭합니다.
  2. 열기 대화상자에서 주석전기눈금 표시로 이동합니다.
  3. 하나 이상의 눈금 표시 패밀리 파일을 선택하고 열기를 클릭합니다.

  각 컨덕터에 다른 스타일을 할당할 수 있습니다.

  값 열을 클릭한 후 을 클릭하고 눈금 표시 스타일을 선택합니다.

  패밀리 편집기를 사용하여 기존 눈금 표시를 사용자화하거나 추가 눈금 표시를 작성할 수 있습니다.

• 눈금 표시 전체의 경사 선 - 접지 도체용 눈금 표시를 표시된 대로 다른 도체용 눈금 표시를 교차하는 대각선으로 표시할지를 지정합니다.


  값 열을 클릭한 후 을 클릭하고 예를 선택하여 이 기능을 눈금 표시에 적용합니다. 아니오를 선택한 경우 접지 커넥터에 대해 지정된 눈금 표시가 표시됩니다.

• 눈금 마크 표시 - 눈금 마크를 항상 숨기거나, 항상 표시하거나, 귀로용 눈금 마크만 표시할지 지정합니다.
• 다중 회로 귀로 화살표 - 단일 화살표나 복수 화살표가 모든 회로 와이어에서, 또는 끝 와이어에서만 표시되는지를 지정합니다.
• 귀로 화살표 스타일 - 화살표 각도 및 크기를 포함하여 귀로 화살표의 스타일을 지정합니다.
