바닥, 지붕 또는 지형 솔리드를 사용하여 호스트 지형 솔리드에서 토량을 절토합니다.
지형 솔리드와 교차하는 바닥, 지붕 및 지형 솔리드 요소는 호스트 지형 솔리드에서 토량을 굴착하는 데 사용됩니다. 예를 들어, 경사진 지형 솔리드에 바닥 요소를 배치하고, 굴착 도구를 사용하고 교차하는 바닥의 상단까지 지형 솔리드의 토량을 제거하거나, 겹치는 두 개의 지형 솔리드 요소를 사용한 후 하나의 요소를 사용하여 주차장을 굴착할 수 있습니다.
주: 지형 솔리드 요소를 절단하거나 굴착할 때 절단 성공 가능성을 높이기 위해 지형 절단 보이드 안정성 설정을 적용할 수 있습니다. 이 설정은 절단된 형상에 X축 또는 Y축 방향으로 0.7805928mm(0.002561피트)에서 99.8871855440000004711mm(0.3277138633333330피트) 범위의 임의의 이동을 적용합니다. 이 이동은 보이드 형상의 정확성에 약간 영향을 미칠 수 있습니다. 형상 변경이 발생하면 경고 및 저널 파일로 보고됩니다. 지형 절단 보이드 안정성 설정은 프로젝트 설정이며 지형 솔리드 요소 및 링크된 지형에 적용됩니다.

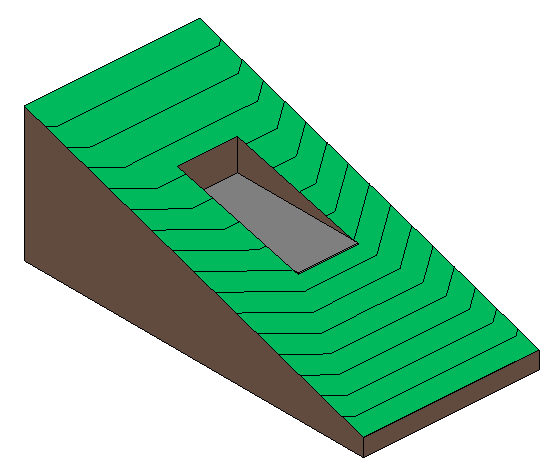

 지형 솔리드 바닥 굴착 |

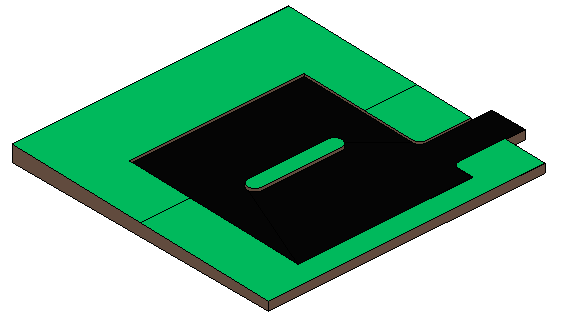

 지형 솔리드, 주차장을 위한 지형 솔리드 굴착 |
지형 솔리드를 굴착하려면
- 교차하는 요소(지붕, 바닥 또는 지형 솔리드)가 있는 지형 솔리드를 선택합니다.
- 수정 | 지형 솔리드 탭
지형 솔리드 모양
(굴착)을 클릭합니다.
- 굴착에 사용할 교차 요소를 선택합니다.
(수정)을 클릭합니다.
지형 솔리드에서 굴착을 제거하려면
- 굴착된(호스트) 지형 솔리드를 선택합니다.
- 수정 | 지형 솔리드 탭지형 솔리드 모양
(굴착 제거)를 클릭합니다.
- 굴착을 중지할 교차 요소를 선택합니다.
- 겹치는 요소의 경고를 닫습니다.
- (수정)을 클릭합니다.
주: 호스트 지형 솔리드에 의해 보고된 토량은 요소가 다른 요소에 의해 굴착될 때 조정됩니다.
