원래 지형 솔리드 표면에서 간격띄우기할 지형 솔리드의 면적을 정의합니다.
예를 들어 구획을 사용하여 지형 솔리드에 주차장, 도로 또는 고립 영역을 그릴 수 있습니다. 구획에는 고유한 독립 지형 솔리드 유형이 할당됩니다. 다른 유형을 할당하여 상위 지형 솔리드와 다른 재료가 포함된 구획을 만들 수 있습니다.
구획을 작성한다고 해서 별도의 표면이 만들어지는 것은 아닙니다. 구획 형상은 원래 표면에 의해 정의되고 상위 지형 솔리드에 대한 변경 사항을 반영합니다. 구획에 대해 오프셋을 정의할 수 있습니다. 독립적으로 편집할 수 있는 별도의 표면을 작성하려면 분할 도구를 사용합니다.
지형 솔리드를 구획화하려면
- 지형 솔리드를 표시되는 뷰를 엽니다.
- 지형 솔리드를 선택합니다.
- 수정 | 지형 솔리드 탭
지형 솔리드 모양
(구획)을 클릭합니다.
Revit이 스케치 모드로 전환됩니다.
(선 선택)을 클릭하거나 다른 스케치 도구를 사용하여 지형 솔리드에 구획을 작성합니다.
- 특성 팔레트에서 구획에 대한 지형 솔리드 유형을 선택하고 구획 오프셋 매개변수에 대한 값을 입력합니다. 양수 값은 구획을 지형 솔리드 표면 위로 올리고 음수 값은 지형 솔리드를 굴착합니다. 값이 0이면 구획이 지형 솔리드 형상에 정렬되어 작성됩니다.
(편집 모드 완료)를 클릭합니다.
구획 경계를 수정하려면
- 구획을 선택합니다.
- 수정 | 지형 솔리드 탭 모드 패널
(스케치 편집)을 클릭합니다.
- (선 선택)을 클릭하거나 다른 스케치 도구를 사용하여 구획을 수정합니다.
- (편집 모드 완료)를 클릭합니다.
주: 구획을 사용하여 지형 솔리드를 분할했지만 이러한 분할이 구획을 교차하지 않는 경우, 작성할 수 없으므로 구획 요소를 삭제하라는 알림이 표시됩니다. 이는 정상적인 상황이므로, 인스턴스 삭제를 클릭하여 분할 작업을 계속합니다.

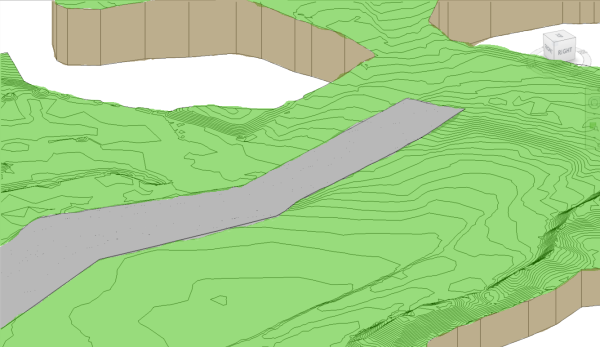

예제
