후크 및 크랭크를 회전하여 표준 3D 보강 철근 모양 작성

3D 회전 후크 또는 크랭크를 사용하여 보강 철근을 배치하거나 기존 철근의 후크 또는 크랭크를 회전할 수 있습니다. 보강 철근의 끝에서 후크 또는 크랭크를 회전할 때 철근, 후크 및 크랭크 세그먼트가 더 이상 동일한 평면에 없으면 3D 보강 철근 모양이 작성됩니다.

철근 모양이 회전이 유사한 기존 모양과 일치하게 되거나 새 모양이 다양한 후크 회전 간격으로 만들어집니다. 프리폼 철근도 후크/크랭크를 회전하여 보강 철근 모양에 맞출 수 있으므로 이러한 철근에 대해 제작 데이터를 추출할 수 있습니다.

팁: 모양 일치 동작이 발생하려면 보강 철근 모양 정의에 후크를 포함해야 합니다. 방법은 다음과 같습니다.

1. 구조 탭 철근 배근 패널에서 화살표를 클릭하고 철근 배근 설정을 선택합니다.
2. 철근 배근 설정 대화상자 일반 철근 배근 설정에서 보강 철근 모양 정의에 후크 포함 확인란을 선택합니다.

기존의 다중 평면 철근과 함께 이러한 3D 모양이 평면도 및 등각투영 뷰, 보강 철근 모양 검색기에 표시되고 기존 철근 모양을 변경할 때도 표시됩니다.

보강 철근을 배치할 때와 기존 철근의 모양을 변경할 때 원하는 모양을 선택할 수 있습니다.

후크 또는 크랭크 회전, 보강 철근 모양 및 번호 매기기

후크 및 크랭크 회전은 보강 철근 모양을 정의할 때 고려됩니다. 이렇게 하려면 철근 배근 설정에서 옵션을 토글하여 후크를 보강 철근 모양 정의에 포함해야 합니다. 반면에 크랭크는 항상 보강 철근 모양을 정의합니다.

보강 철근 번호 매기기는 보강 철근 모양, 세그먼트 길이, 후크 또는 크랭크 회전을 비교하여 각 철근의 번호를 결정합니다.

간단한 직선 철근의 경우 동일한 회전으로 인해 후크/크랭크가 동일한 평면에 유지되며, 회전된 철근은 0도 회전(라이브러리의 표준 모양) 상태인 보강 철근 모양과 일치하게 됩니다.

후크 또는 크랭크의 회전 각도가 다른 경우(같은 평면에 있지 않은 경우) 15도 간격마다 새 모양이 작성됩니다.

다음 예에서는 시작할 때 후크의 회전 각도가 동일한 15도 간격에 있기 때문에 두 철근의 보강 철근 모양이 같습니다. 보강 철근 번호는 다른데, 이는 후크 회전 각도가 다르기 때문입니다(40도 및 45도).

보강 철근 번호	1	1	3	4
모양	02	02	보강 철근 모양 1	보강 철근 모양 1
시작할 때의 후크 회전	0°	230°	40°	45°
끝날 때의 후크 회전	0°	230°	90°	90°

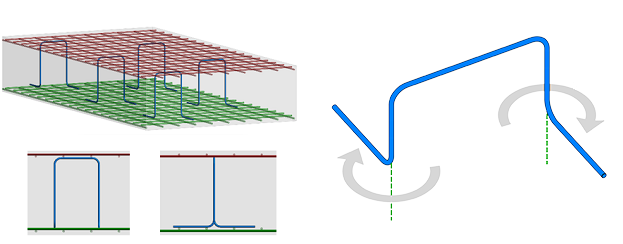

팁: 이 회전을 사용하여 벽에 있는 타이를 모델링하여 한 방향으로 분산되면서 철근은 다른 방향으로 연결되도록 할 수 있습니다.

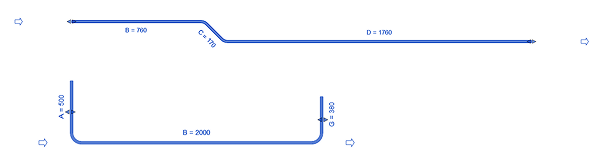

인스턴스별 후크 또는 크랭크 길이 재지정

특성 팔레트 또는 보강 철근 일람표의 후크 길이 재지정 또는 크랭크 길이 재지정 옵션을 토글하여 각 보강 철근 인스턴스의 후크 또는 크랭크 길이를 직접 편집합니다. 이는 후크 또는 크랭크가 있는 모든 보강 철근에 적용할 수 있는데, 후크 또는 크랭크 길이가 보강 철근 모양 매개변수에 할당되어 있어야 합니다.

특성 팔레트, 일람표 또는 캔버스에서 직접 값을 클릭하여 직접 세그먼트 길이를 편집할 수 있습니다.

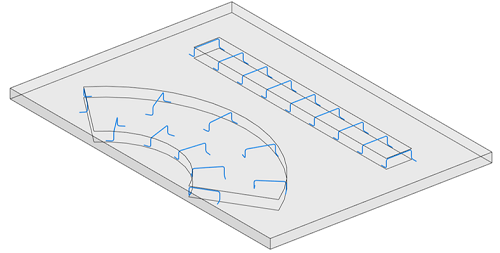

경로 철근 배근 및 3D 후크

경로 철근 배근 내부에서 3D 후크가 있는 보강 철근 모양을 사용하여 프로젝트에 보강 철근 입석객을 분산합니다.

팁: 경로 철근 배근 내부에 있는 철근을 선택하고 스페이스바를 눌러 회전시킨 후 다른 방향을 향하게 합니다.

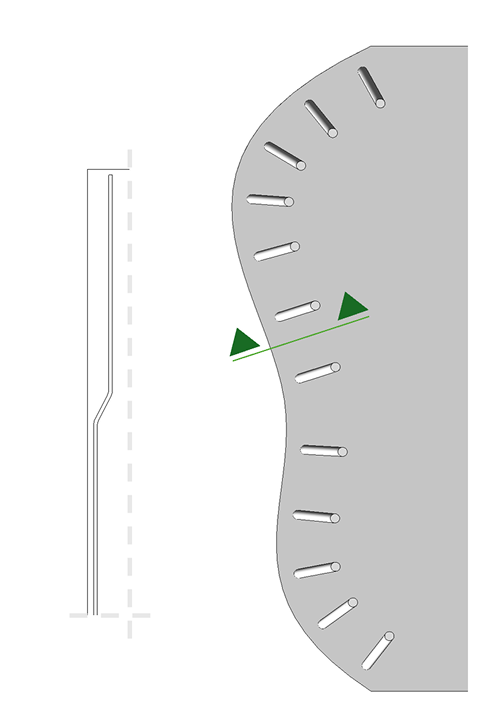

프리폼 보강 철근 후크 또는 크랭크 회전

프리폼 보강 철근의 경우 크랭크 또는 후크 기본 회전(0도)은 호스트 표면에 수직입니다.
