보강 철근 크랭크 길이 대화상자를 사용하여 보강 철근 유형의 크랭크 길이를 정의합니다.
이 대화상자에 액세스하려면 보강 철근 유형 특성에서 크랭크 길이 편집 버튼을 클릭합니다. 다음 표 아래의 이미지에서 이러한 매개변수의 다이어그램을 확인할 수 있습니다.
| 이름 | 설명 |
|---|---|
| 크랭크 유형 이름 | 프로젝트에 정의된 보강 철근 크랭크 유형의 리스트로, 자동으로 채워집니다. |
| 자동 계산 | 크랭크 치수와 길이의 철근 지름 자동 계산을 재지정하려면 이 확인란을 선택 취소합니다. |
| 크랭크 경사 1: | 크랭크 유형에 정의된 대로 크랭크 경사를 표시합니다. 보강 철근 유형에 대해 이 값을 재지정하려면 자동 계산을 선택 취소합니다. |
| 각진 길이 | 크랭크 각진 길이를 표시합니다. |
| 직선 길이 | 크랭크 직선 길이를 표시합니다. |
| 크랭크 간격띄우기 | 크랭크 간격띄우기를 표시합니다. 자동 계산을 선택한 경우: 크랭크 간격띄우기 = 크랭크 간격띄우기 승수 * 모델 철근 지름 |
| 길이 | 크랭크 길이를 표시합니다. 자동 계산을 선택한 경우: 길이 = 길이 승수 * 철근 지름 |

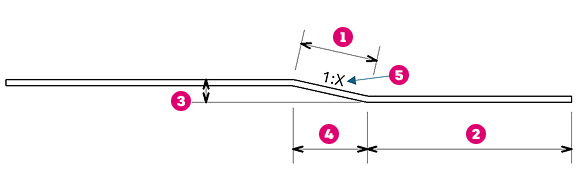

크랭크 각진 길이
크랭크 길이
크랭크 간격띄우기
크랭크 직선 길이
크랭크 경사 1:X
