거더 슬래브 프리캐스트 조합에서 독립 거더 스케치

격자 거더를 수동으로 거더 슬래브 조합에 추가합니다.

독립 격자 거더를 삽입하려면

1. 구조 탭 작업 기준면 탭 (설정)을 클릭합니다.
2. 작업 기준면 대화상자에서 기준면 선택을 선택하고 확인을 클릭합니다.
3. 작업 기준면을 설정할 거더 슬래브 조합의 하단 면을 선택합니다.
4. 구조 탭모델 탭구성요소 드롭다운 (구성요소 배치)을 클릭합니다.
5. 특성 팔레트 상단에 있는 유형 선택기에서 거더 슬래브 - 격자 거더를 선택합니다.

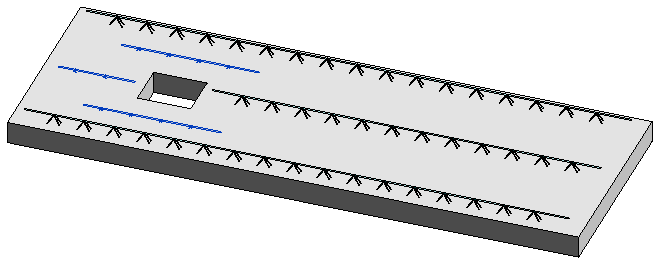

6. 시작 점과 끝 점을 클릭하여 추가 거더를 거더 슬래브에 스케치합니다.

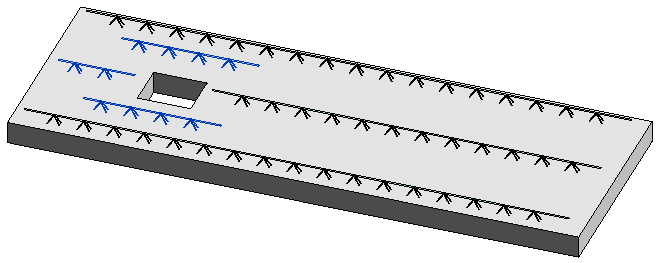

7. 구속조건 아래의 특성 팔레트에서 간격띄우기 매개변수를 조정하여 슬래브 조합(필요한 경우)에서 원래 거더의 오프셋을 일치시킵니다.

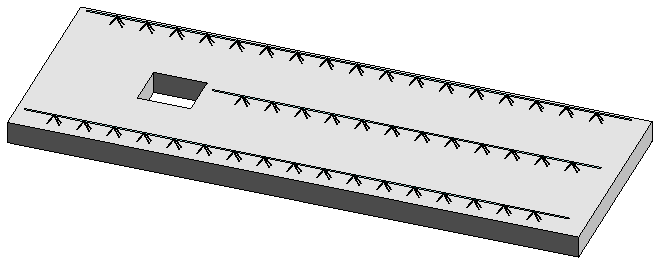

거더를 이러한 방식으로 거더 슬래브 조합에 스케치하는 경우 거더는 조합의 철근 배근 규칙에 독립적입니다. 슬래브 조합의 철근 배근 구성을 변경하거나 제거하면 이러한 독립 거더가 배치된 그대로 유지됩니다.

팁: (마운팅 부품) 도구를 사용하여 편집된 조합에서 없어졌을 수 있는 누락된 보강 철근 트러스를 대치합니다.
