보강 철근 이음 정의 및 수정

뷰에서 보강 철근 이음을 정의하고 수정하는 방법에 대해 알아봅니다.

프로젝트 탐색기에서 패밀리 구조 보강 철근 보강 철근 이음으로 이동합니다.

1. 보강 철근 이음을 마우스 오른쪽 버튼으로 클릭하고 복제를 선택합니다.
2. 새 사본을 두 번 클릭합니다.
3. 이어진 철근의 이동 여부, 스태거 길이 승수 및 겹침 길이 승수를 정의합니다.
4. 새 이음 유형을 마우스 오른쪽 버튼으로 클릭하고 이름 바꾸기를 선택합니다. 이음 유형의 이름을 입력합니다.
5. 확인을 클릭합니다.
6. 이음 명령을 사용하여 새 이음을 작성하거나 이음 수정을 사용하여 기존 보강 철근 이음의 유형을 변경합니다.

이음 수정

수정할 수 있는 모든 보강 철근 이음을 뷰에 표시합니다. 뷰에서 이음 유형 및 특성을 선택, 이동 및 변경하고 이음을 삭제 또는 제거할 수 있습니다.

이음을 수정하려면 다음을 수행합니다.

1. 보강 철근 세트를 하나 이상 선택합니다.
2. 수정 | 구조 보강 철근 이음 패널 (보강 철근 이음)을 클릭합니다.
3. 수정 | 보강 철근 이음 이음 패널 (이음 수정)을 클릭하거나 선택 패널에서 (수정)을 클릭합니다.
4. 뷰의 모든 이음이 표시됩니다.
   주:

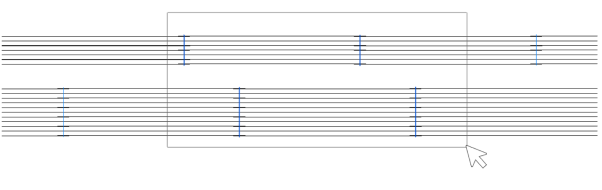

   • 여러 이음의 이음 유형을 동시에 변경할 수 있습니다.
   • 기존 이음을 선택, 이동 또는 회전하거나 정렬 도구를 사용하여 다른 참조에 정렬할 수 있습니다. 요소 정렬을 참고하십시오.

이음을 삭제하려면 다음을 수행합니다.

1. 이음을 선택하고 삭제를 클릭합니다.
2. 이전에 연결된 세트가 통합됩니다.

이음을 제거하고 이전에 연결된 세트를 제자리에 유지하려면 다음을 수행합니다.

1. 이음을 선택합니다.
2. 수정 | 보강 철근 이음 이음 패널 (이음 제거)을 클릭합니다.
3. 이음은 제거되지만 이전에 연결된 세트는 제자리에 유지되고 해당 구속조건이 재설정됩니다.

이음선의 모양을 편집하려면 다음을 수행합니다.

1. 가시성 및 그래픽 화면표시 대화상자를 엽니다.
2. 왼쪽 아래에서 객체 스타일... 버튼을 클릭합니다.
3. 객체 스타일 대화상자 모델 객체 탭 구조 보강 철근 카테고리에서 이음 위치선 특성을 편집합니다.

   또는

4. 가시성 및 그래픽 화면표시 대화상자에서 특정 뷰에 대한 선 스타일을 재지정합니다.

가시성 및 그래픽 화면표시 대화상자 정보 및 객체 스타일을 참고하십시오.
