보강 철근 세트 분할

선택한 철근 위치 또는 교차 선 참조에서 하나 또는 여러 개의 보강 철근 세트를 분할합니다.

결과 세트를 구속하거나 이음 체인의 한 세트 또는 모든 세트를 분할하도록 선택할 수 있습니다.

주: 분할은 모양 기반 보강 철근 세트에만 사용할 수 있습니다. 구역 철근 배근, 경로 철근 배근 및 프리폼 보강 철근은 현재 지원되지 않습니다.

철근 선택

철근을 선택하여 하나의 세트를 분할합니다.

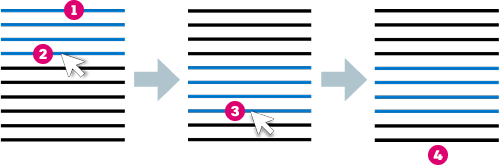

  1. 보강 철근 세트를 하나 이상 선택합니다. 이러한 세트는 분할할 수 있는 세트입니다.
  2. 수정 | 구조 보강 철근 이음 패널에서 (이음) 드롭다운을 클릭하고 (보강 철근 세트 분할)을 선택합니다. 또는 이음 명령을 클릭한 다음 모드를 세트 분할로 전환합니다.
  3. 수정 | 세트 분할에서, (철근 선택)을 클릭합니다.
  4. 철근 위에 마우스를 놓으면 결과 세트가 강조 표시된 것을 볼 수 있습니다. 철근이 세트의 첫 번째 철근 에서 현재 마우스를 놓은 철근까지 강조 표시됩니다. 철근을 클릭하여 을 분할합니다.
  5. 초기 세트 또는 분할 의 결과 세트 중에서 철근을 계속 선택합니다.
  6. 분할 세트는 미리보기로 표시됩니다. (완료) 를 클릭하여 분할 세트를 승인하거나 (취소)를 클릭하여 선택 사항을 취소하고 보강 철근 세트 분할 도구를 종료합니다.


선 참조를 선택하여 하나 또는 여러 개의 세트를 분할할 수도 있습니다.

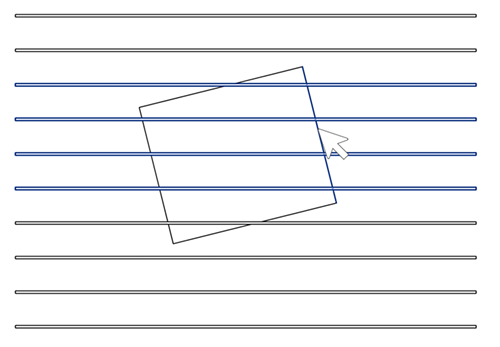

  1. 동일한 철근 선택 모드를 사용하는 경우 직선 참조 위에 마우스를 놓으면 분할 세트가 강조 표시됩니다.
  2. 분할할 선을 선택합니다. 하나의 선 참조는 세트를 최대 2회 분할할 수 있습니다.
  3. 분할 세트는 미리보기로 표시됩니다. (완료)(4)를 클릭하여 분할 세트를 승인하거나 (취소)를 선택하여 선택 사항을 취소하고 보강 철근 세트 분할 도구를 종료합니다.


구속조건 세트

수정 | 분할 세트 옵션 패널에서 (구속조건 세트)를 켜서 분할의 결과 세트를 자동으로 구속할 수 있습니다. 철근 기준면과 세트의 기준면 범위를 벗어난 위치 사이에 구속조건이 작성되어 분할 후 함께 이동합니다.

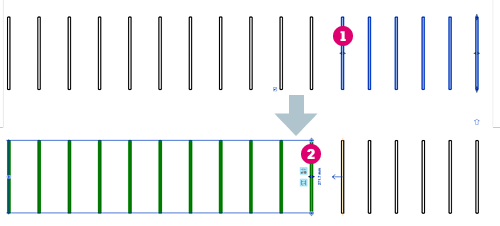

다음은 세트 분할 을 사용하고 구속조건을 편집하여 두 번째 세트의 철근 기준면과 첫 번째 세트 의 기준면 범위 외 핸들 사이의 양방향 구속조건을 보여주는 예입니다.



모든 세트 분할

수정 | 세트 분할의 옵션 패널에서 (모든 세트 분할) 토글을 활성화하여 이음 체인의 모든 세트를 분할합니다. 이 옵션을 끄면 한 세트만 분할되고 이 세트와 체인의 인접 세트 사이의 이음 연결은 무시됩니다.

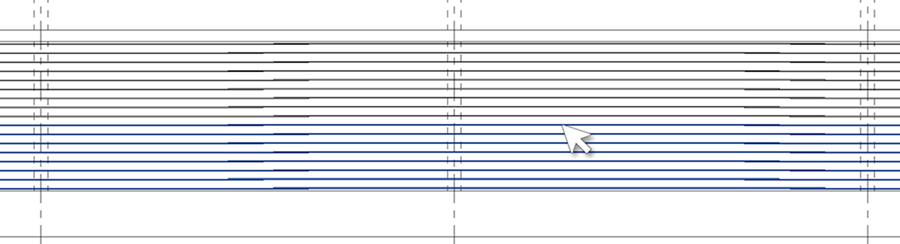

다음은 세트 중 하나의 철근 위에 마우스를 놓으면 이음 체인에 있는 모든 세트의 철근이 강조 표시되는 예입니다.



주: 모든 세트를 분할하는 옵션은 분할 명령을 시작할 때 이음 체인에서 하나 이상의 세트를 선택하면 사용할 수 있습니다.
상위 주제: 보강 철근 이음
