두 점으로 정의한 상자를 채우도록 보강 철근 모양을 확장하여 유효한 호스트에 개별 보강 철근 인스턴스를 배치할 수 있습니다.
비디오: 두 점을 사용하여 보강 철근 배치- 구조 탭
철근 배근 패널 드롭다운
철근 배근 설정을 클릭합니다. 일치하는 보강 철근 모양이 후크를 참조하는지 확인합니다. 나중에 설계 프로세스에서 보강 철근을 변경할 수 없기 때문에 프로젝트에 배치하기 전에 지정해야 합니다. 완료되면 대화상자를 닫습니다.
- 구조 탭 철근 배근 패널
(보강 철근)을 클릭합니다.
주: 유효한 보강 철근 호스트인 요소의 경우 이 도구를 선택 상황별 탭에서도 사용할 수 있습니다. - 수정|보강 철근 배치 배치 방법 패널
(두 점으로)를 클릭합니다.
- 유효한 호스트 내부에 커서를 놓고 첫 번째 점을 배치합니다.
- 철근의 치수 또는 세트의 범위를 정의하고 배치할 두 번째 점을 클릭합니다.
- 특성 팔레트 상단에 있는 유형 선택기에서 원하는 보강 철근 유형을 선택합니다.
- 선택 사항입니다. 필요한 경우 추가 보강 철근 모양을 로드하려면 수정 | 보강 철근 배치 탭 패밀리 패널
(모양 로드)를 클릭합니다.
- 옵션 막대의 보강 철근 모양 선택기 또는 보강 철근 모양 탐색기에서 원하는 보강 철근 모양을 선택합니다.
- 배치 기준면을 선택합니다. 수정 | 보강 철근 배치 탭배치 기준면 패널에서 다음 배치 기준면 중 하나를 클릭합니다.
(현재 작업 기준면)
(가까운 쪽 피복 참조)
(먼 쪽 피복 참조)
기준면은 보강 철근이 호스트에 배치될 위치를 정의합니다.
- 배치 방향 또는 투시를 선택합니다.
-
(작업 기준면에 평행)
(수평)
(수직)
(수직 세그먼트)

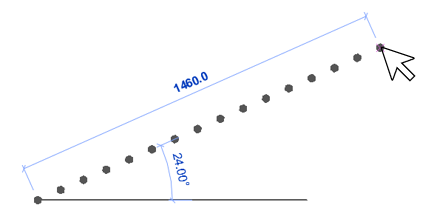

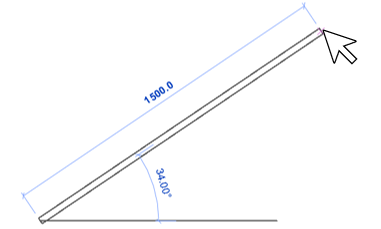

작업 기준면에 평행 옵션을 사용하여 철근 기준면을 현재 작업 기준면에 평행하게 배치하거나 수평 또는 수직 세트로서 작업 기준면에 수직이 되도록 배치합니다. 단일 세그먼트 보강 철근 모양에 대해 작업 기준면에 평행 및 수직 세그먼트 옵션을 사용하여 철근을 배치하거나 어느 방향으로든 회전되도록 설정할 수 있습니다. 이러한 옵션을 사용하면 표시되는 참조에 맞춰 자동 정렬하고 임시 치수를 통해 철근을 직접 입력하거나 길이를 설정할 수도 있습니다.

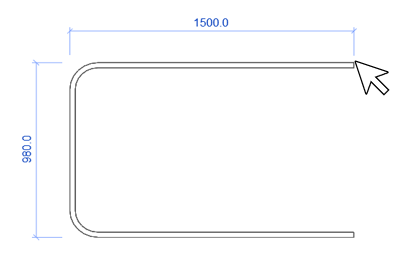

세그먼트가 여러 개 있는 보강 철근 모양의 경우 작업 기준면에 평행을 사용하면 두 점으로 정의된 상자에서 모양이 확장됩니다.작업 기준면에 평행 수직 세그먼트
방향은 보강 철근이 호스트에 배치될 때 정렬되는 방식을 정의합니다.
팁: 방향 옵션 간에 빠르게 전환하려면 대괄호 "[" 또는 "]"를 사용하십시오. -

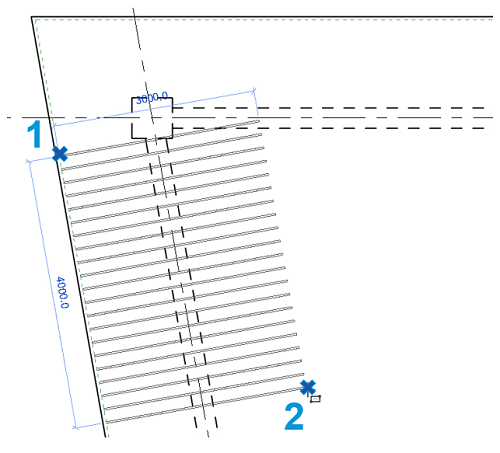

- 커서를 유효한 호스트 안에 올려놓고 첫 번째 점을 배치한 다음, 철근의 치수 또는 세트의 범위를 정의하고 배치할 두 번째 점을 클릭합니다. 필요한 경우, 배치하는 동안 스페이스바를 눌러 피복 참조 내에서 보강 철근 모양의 방향을 회전합니다. 마찬가지로 배치 후에 보강 철근을 선택하고 스페이스바를 사용하여 방향을 이동할 수 있습니다.
팁: 스트럽/타이 스타일 보강 철근에 인접하여 표준 스타일의 보강 철근을 배치할 경우 표준 철근이 스트럽/타이 철근 모서리를 따라 스냅됩니다. 여기에는 직선 모서리뿐만 아니라 스트럽/타이 보강 철근의 모깎기 및 후크도 포함됩니다.

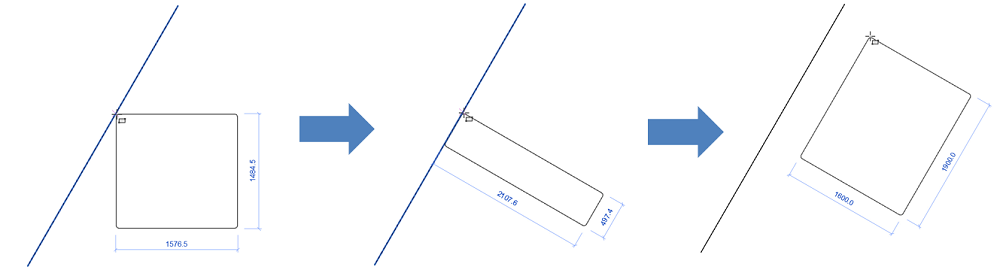

- 또한 참조 위에 마우스를 놓은 상태에서 위쪽 화살표를 눌러 보강 철근의 크기를 정의하는 상자를 프로젝트의 참조에 맞춰 정렬할 수도 있습니다. 이 작업은 상자의 첫 번째 점을 선택하기 전이나 선택한 후에 수행할 수 있습니다. 공백 위에 있는 위쪽 화살표를 누르거나 보강 철근 배치를 종료하여 회전을 재설정합니다.
- 선택 사항. 보강 철근 길이는 기본적으로 호스트 요소의 길이나 피복 참조 구속조건 내의 다른 호스트 요소로 설정됩니다. 길이를 편집하려면 평면 뷰 또는 입면 뷰로 변경한 다음 보강 철근 인스턴스(instance)를 선택하고 필요에 따라 끝점을 수정합니다.
