사용자 기호 및 태그를 사용하여 구역 철근 배근 영역에 주석을 붙일 수 있습니다. 이 주석은 철근 배근 유형에 대한 정보와 특정 경계 상세정보를 제공합니다.

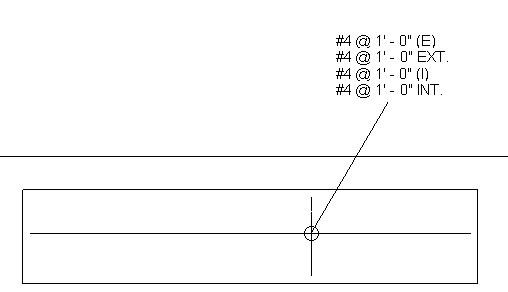

구역 철근 배근 기호 배치
- 주석 탭
기호 패널
(구역 철근 배근 기호)을 클릭합니다.
주: 철근 배근 기호가 프로젝트에 없는 경우 라이브러리에서 로드할 수 있습니다. - (선택 사항) 태그를 자동으로 배치하려면 주석 탭기호 패널(구역 철근 배근 기호)

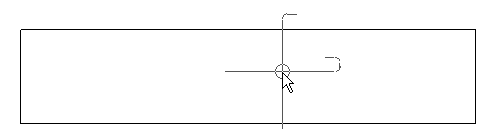

(자동 배치)를 클릭합니다. 구역 철근 배근을 처음 클릭하면 태그가 자동으로 중심에 배치됩니다.
- 태그를 수동으로 배치하려면 자동 배치를 끈 다음, 한 번 클릭하여 구역 철근 배근을 선택하고 다시 클릭하여 태그를 배치합니다.
구역 철근 배근 태그 배치
- 주석 탭태그 패널
(카테고리별 태그)를 선택합니다.
주: 철근 배근 태그가 프로젝트에 없는 경우 라이브러리에서 로드할 수 있습니다. - 태그를 배치할 구역 철근 배근을 선택합니다.
태그 레이블을 편집하여 주근 간격 특성을 포함할 수 있습니다. 하단/실내 주근 간격 및 상단/외부 주근 간격이 사용 가능한 카테고리 매개변수입니다.
- 태그 도구를 종료하려면 ESC 키를 누릅니다.
주: 구역 철근 배근에 태그를 지정할 때 매니페스트할 수 있는 올림 오류를 해결하려면 철근 체적 및 길이의 측정 단위를 수정할 수 있습니다. 관리 탭설정 패널
(프로젝트 단위)를 클릭합니다. 철근 체적 또는 철근 배근 길이에서 필요에 따라 단위, 올림 및 기호 표현을 조정합니다.
