구조 설정의 새로운 전역 옵션을 사용하여 정확한 시작 및 끝 클릭 점에서 시작하여 강철 요소 형상을 작성할 수 있습니다.
이 옵션은 관리 탭
구조 설정 패널
(구조 설정) 구조용 강 요소 탭 자동 줄이기 자동 결합 중 강철 요소의 자동 줄이기 비활성화를 선택하는 경우에 사용할 수 있습니다.
구조 설정 패널 (구조 설정) 구조용 강 요소 탭 자동 줄이기 자동 결합 중 강철 요소의 자동 줄이기 비활성화를 선택하는 경우에 사용할 수 있습니다.
- 점 대 점 모델링은 정확한 형상을 정의합니다. 따라서 강철 요소의 정확성을 시각적으로 확인할 수 있습니다.
- 또한 새로운 전역 옵션은 기존 프로젝트의 모든 강철 요소의 형상을 소급하여 변경합니다.
- 점 대 점 모델링을 실행하더라도 자동 결합 동작은 달라지지 않습니다.
이 옵션은 다음 항목에 사용할 수 있습니다.
- 구조용 강 프레임
- 구조용 강 기둥
- 구조용 강 트러스
- 강철 단면을 사용하는 보 시스템
- 강철 요소를 사용하는 가새
길이 매개변수가 특성 팔레트의 치수 카테고리로 이동되었으며, 부재를 작성하는 데 사용된 두 점 사이의 이론적 거리인 해석 길이임을 더 잘 나타내기 위해 이름이 시스템 길이로 변경되었습니다. 물리적 요소의 길이는 부재 길이의 형상 변경 사항을 반영하는 절단 길이 매개변수와 함께 계속 표시됩니다.
이 변경 사항은 모든 구조 부재에 적용됩니다.
경사 기둥 동작 및 워크플로우
이 워크플로우 업데이트는 매개변수의 안정성을 개선합니다.
점 대 점 워크플로우를 사용하여 경사 기둥을 추가할 때, 이제 기둥의 형상이 시스템 길이의 끝점까지 확장됩니다.

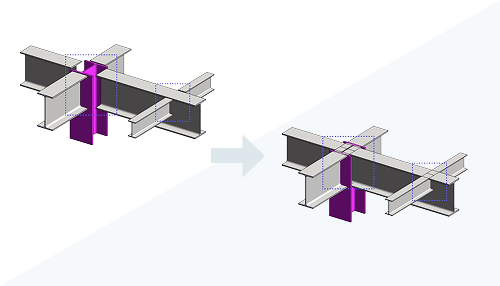

점 대 점 옵션을 끄면 경사 기둥이 두 번째 상태로 조정됩니다. 이 상태에서 기둥은 교차 보의 하단에 정렬되고 가장 작은 교차선에 부착됩니다. 이 동작은 보에 접하는 면을 자르는 기본 동작과는 다릅니다.
자세한 내용은 점 대 점 강철 모델링을 참고하십시오.
