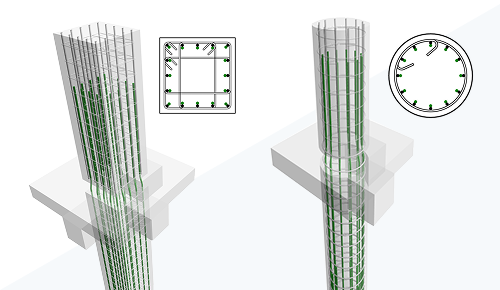

혼잡한 영역에서 충돌이 발생하지 않도록 크랭크된 보강 철근을 쉽게 모델링할 수 있습니다.
- 크랭크가 있는 보강 철근을 유사한 콘크리트 요소로 복제할 수 있습니다.
- 후크와 마찬가지로 크랭크는 철근의 파라메트릭 종료 부분입니다.
- 모양 기반 보강 철근과 프리폼 보강 철근에 크랭크를 추가할 수 있습니다. 크랭크의 존재는 모양을 정의하며, 기존 모양에 맞추거나 새 모양을 만듭니다.
- 크랭크는 모양 기반 보강 철근과 프리폼 보강 철근 모두에서 세그먼트 길이 내에 추가됩니다.

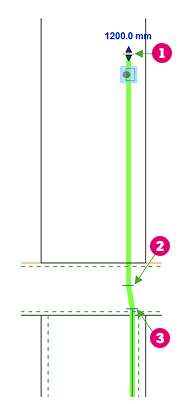

- 크랭크가 있는 철근의 구속조건 편집: 크랭크된 각 철근 끝 부분에는 간격띄우기 측정이 시작되는 세 개의 핸들 위치가 있습니다.

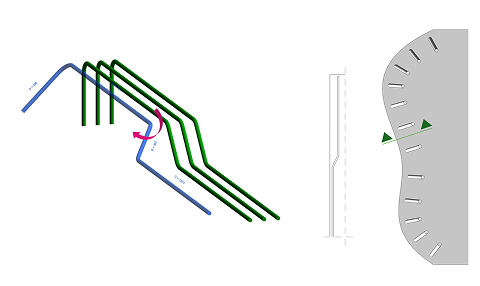

- 크랭크 및 후크 회전: 크랭크 회전은 세트의 모든 철근에 적용되며 보강 철근 모양을 정의합니다. 철근 편집을 사용하여 개별 철근을 회전합니다. 프리폼 보강 철근의 경우 크랭크 기본 회전(0도)은 호스트 표면에 수직입니다.
- 크랭크 치수 및 유형별 재지정: 기존 크랭크 유형을 복제하여 나만의 크랭크 유형을 작성할 수 있습니다. 보강 철근 유형에 대한 크랭크 경사 및 길이 값을 재지정합니다. 보강 철근 크랭크 길이 매개변수를 참고하십시오.
-
크랭크된 보강 철근 길이 보고 및 보강 철근 모양 패밀리 편집:
- 보강 철근 모양 패밀리의 시작할 때 유형/끝날 때 유형 매개변수에서 후크, 끝 처리 및 크랭크의 할당을 제어합니다.
- 새 쉐이프 이름 매개변수를 사용하여 크랭크된 철근 및 스케치된 철근의 쉐이프 코드를 보고할 수 있습니다. 이 매개변수는 모양 패밀리에서 편집할 수 있습니다.
- 시작/끝 크랭크 길이를 모델에서 보고할 수 있도록 보강 철근 모양 매개변수에 추가합니다.
- 쉐이프 이름은 모델에서 읽기 전용입니다.
이 기능은 Ideas 포럼에서 고객이 제안했으며 제품 로드맵에 설명되어 있습니다.
자세한 내용은 보강 철근 크랭크 정의 및 추가와 크랭크된 철근에 대한 보강 철근 구속조건 편집을 참고하십시오.
