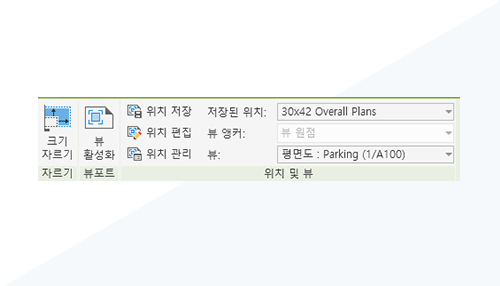

수정 | 뷰포트에서 위치 지정 및 뷰 패널을 사용하여 시트에 배치된 뷰 위치를 저장, 수정 및 관리할 수 있습니다.
저장된 뷰 위치 사용여러 시트 간에 뷰를 정렬하려면 뷰 앵커 옵션을 사용합니다.
- 뷰 원점(기본값): 시트에서 뷰 원점을 기준으로 뷰 위치를 고정하고 유지합니다. 이 방법은 시트 간에 평면 방향 뷰를 정렬하고자 할 때 유용합니다.
- 중앙/왼쪽 상단/오른쪽 상단/오른쪽 하단/왼쪽 하단 옵션: 시트에서 지정된 뷰 앵커를 기준으로 뷰 위치를 고정하고 유지합니다. 이 방법은 뷰를 항상 시트의 특정 위치에 배치하고자 할 때 유용합니다. 제목 블록 코너 근처에 뷰를 배치하는 경우를 예로 들 수 있습니다.
시트 뷰 위치 지정은 여러 개의 유사한 평면 방향 뷰가 있을 때 이러한 뷰를 시트 간에 정렬하고 일관성을 유지하려고 하는 경우에 유용합니다. 건물 벽 단면과 같은 일반적인 배치를 여러 시트에 걸쳐 동일한 간격띄우기로 배치하려고 하는 경우에도 유용합니다.
기존의 시트에 배치된 뷰 교체 기능이 워크플로우에 다음과 같이 통합되었습니다.- 기존 뷰포트 위치 지정 매개변수가 뷰 앵커 매개변수와 병합되었습니다.
- 뷰 앵커 = 뷰 원점은 모든 뷰의 기본값입니다.
- 자르기 영역이 지원되고 활성화된 뷰에서는 뷰 앵커 = 중앙뿐만 아니라 추가적인 새 앵커 옵션인 상단 왼쪽/상단 오른쪽/하단 오른쪽/하단 왼쪽 설정을 그대로 사용할 수 있습니다.
시트에 배치된 제목 블록 인스턴스를 기본 원점으로 다시 이동할 수 있도록, 프로젝트 탐색기에서 시트의 마우스 오른쪽 버튼 클릭 메뉴에 제목 블록 위치 재설정이라는 새로운 지원 명령이 추가되었습니다. 이 명령은 프로젝트 탐색기에서 제목 블록 인스턴스 또는 시트를 여러 개 선택한 경우 사용할 수 있습니다.
이 기능은 Ideas 포럼(별도의 시트에서 뷰 정렬 및 시트의 뷰 배치에 대한 제어 강화)에서 고객이 제안했으며 제품 로드맵에 설명되어 있습니다.
자세한 내용은 시트 뷰 위치 지정 및 자동 배치를 참고하십시오.
