뷰 참조에서 공유 매개변수 레이블을 포함하는 기능과 인스턴스 기반 참조 레이블 등이 개선되었습니다.

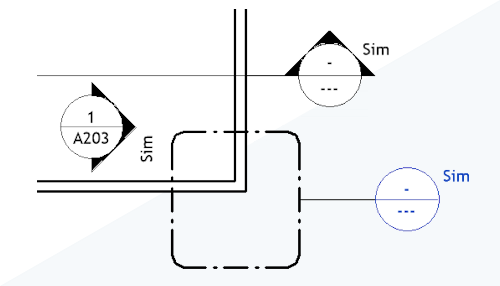

인스턴스 기반 뷰 참조 레이블
이전에는 다른 뷰를 참조하는 뷰 참조를 배치할 때 뷰 레이블은 유형 기반이었습니다. 이 레이블은 이제 인스턴스 기반이므로 뷰 참조를 문서 표준에 맞게 보다 유연하고 쉽게 조정할 수 있습니다. 특성 팔레트에서 참조 레이블의 값을 변경하여 뷰를 배치한 후 뷰의 레이블을 변경합니다. 뷰 참조에 할당된 기본값은 뷰의 유형 매개변수인 기본 참조 레이블에 의해 설정됩니다.

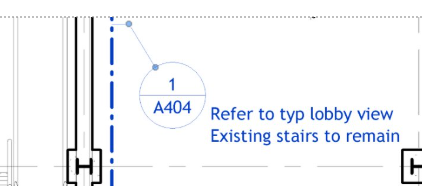

뷰 참조 패밀리 레이블의 공유 매개변수
뷰 참조 패밀리에 레이블을 추가하여 프로젝트 매개변수로 정의된 공유 매개변수 값을 모델 파일의 뷰에 표시합니다. 이제 다음 카테고리에 대해 레이블을 편집하고 공유 매개변수를 추가할 수 있습니다.
- 콜아웃 헤드
- 입면 마크
- 단면 마크
- 뷰 참조
공유 매개변수를 추가하는 워크플로우는 지원되는 다른 패밀리 카테고리에 사용되는 워크플로우와 동일합니다. 모델 파일에서 공유 매개변수는 뷰 카테고리에 할당됩니다.
자세한 내용은 공유 프로젝트 매개변수 작성, 레이블 편집 대화상자 및 레이블 작성을 참고하십시오.
