벽 세그먼트별 또는 룸별로 벽 작성

벽 세그먼트를 사용하거나 룸의 경계 내에서 완성된 벽을 룸에 작성할 수 있습니다.

비디오: 세그먼트/룸별 배치

벽 세그먼트를 사용하여 완성된 벽을 배치하려면 다음을 수행합니다.

1. 건축 탭 작성 패널 (벽)을 클릭합니다.
2. 수정 | 벽 배치 탭 배치 패널 (세그먼트별 배치)를 클릭합니다.
3. 캔버스에서 벽 세그먼트 위에 마우스 커서를 올려놓으면 미리보기가 표시됩니다.
4. 기둥을 포함하는 세그먼트와 선택 시 기둥을 무시하는 세그먼트 간에 전환하려면 Tab 키를 누릅니다.


5. 캔버스에서 강조 표시된 세그먼트를 클릭하여 벽을 배치합니다.

룸에 완성된 벽을 동일하게 배치하려면 다음을 수행합니다.

1. 건축 탭 작성 패널 (벽)을 클릭합니다.
2. 수정 | 벽 배치 탭 배치 패널 (룸별 배치)를 클릭합니다.
3. 캔버스에서 룸 위에 마우스 커서를 올려놓으면 예상 벽의 선이 강조되어 표시됩니다.
4. 선택 시 열 포함과 열 미포함 간에 전환하려면 Tab 키를 누릅니다.


5. 캔버스에서 선 표시기를 클릭하여 벽을 배치합니다.

주:

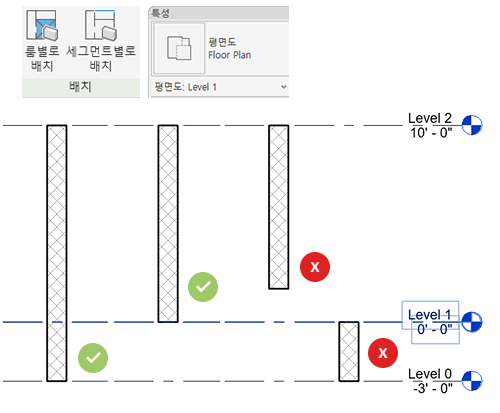

1. 현재 평면 뷰의 연관된 레벨에 의해 절단된 벽만 선택할 수 있습니다.

2. 벽을 작성할 대상으로 커튼월, 타원 벽, 면 벽, 현장 제작 벽 및 룸 경계선을 선택할 수 없습니다.
3. 링크된 모델에서 이러한 도구를 사용할 수 있습니다.
