시트 모음

시트 모음을 사용하면 모델의 모든 시트를 뷰, 일람표 및 필터와 같이 Revit 전체에서 참조할 수 있는 유연한 그룹으로 지정할 수 있습니다.

개요

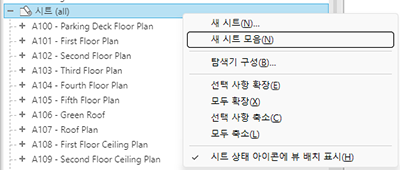

시트 모음을 작성하려면 프로젝트 탐색기 시트에서 새 시트 모음을 클릭합니다.

모든 시트에는 모델의 모든 모음을 나열하는 시트 모음 매개변수가 포함되어 있습니다.

프로젝트 탐색기에서 시트를 시트 모음 안으로 또는 시트 모음 밖으로 이동하는 방법에는 두 가지가 있습니다.

시트 리스트 일람표를 사용하여 자리 표시자 시트에 대해 시트 모음을 미리 정의할 수 있습니다. 그러면 나중에 자리 표시자 시트를 변환할 때 미리 지정된 시트 모음으로 자동으로 이동합니다.

뷰 리스트에서 시트 모음 매개변수의 값을 설정할 수도 있습니다.

각 시트는 한 위치에만 존재할 수 있으며, 해당 위치는 특정 시트 모음 내부이거나 모델일 수 있습니다.

동일한 시트 번호 값은 모델에서 직접 모든 시트에 대해 한 번 사용할 수 있고 시트 모음당 모든 시트에 한 번 사용할 수 있습니다. 예를 들어, G001은 모델에서 한 번, 모음 제출 1에서 한 번, 모음 제출 2에서 한 번 사용할 수 있습니다.

시트 번호가 이미 모음 내에서 사용되고 있는 경우 시트를 시트 모음으로 이동할 때 또는 이미 사용 중인 값으로 시트 번호를 변경할 때 오류 메시지가 표시됩니다.

모음에서 직접 새 시트를 작성할 때 새 시트가 자동으로 지정되고 해당 모음의 가장 최근 시트를 기준으로 번호 지정 작업이 계속 시도됩니다.

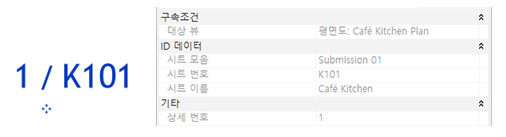

시트 모음 이름 앞에는 뷰 탭 툴팁의 시트 번호와 이름이 붙습니다.

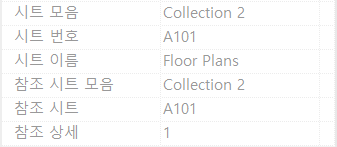

읽기 전용 매개변수 시트 모음 및 참조 시트 모음은 기존 시트 및 뷰 매개변수와 함께 Revit에서 호환되는 뷰 유형에 사용할 수 있습니다.

시트 모음 및 참조 시트 모음 매개변수는 호환되는 뷰 필터 범주(입면도, 단면도, 콜아웃, 뷰 참조) 및 일람표(시트 리스트 및 뷰 리스트)에서 사용될 수 있습니다.

시트 모음 및 참조 시트 모음 매개변수는 해당 패밀리 범주(뷰 제목, 뷰 참조, 콜아웃 헤드, 입면도 마크, 단면도 마크, 제목 블록)에서 사용할 수 있으므로 레이블에서 활용할 수 있습니다.
프로젝트 탐색기에서 시트 모음을 두 번 클릭하면 각 시트 모음 노드가 확장 및 축소됩니다(기본 시트 노드와 일치).

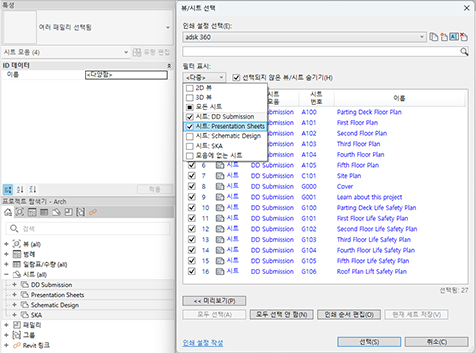

내보내기/인쇄 대화상자에는 각 시트 모음이 전용 표시 필터 토글로 포함되어 있어 하나 이상의 모음에서 시트를 정확하게 선택할 수 있습니다.

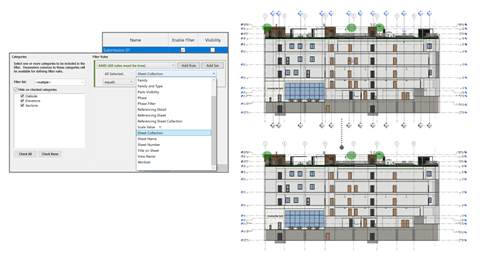

뷰 참조는 이제 뷰 필터의 범주로 사용할 수 있으며 대상 뷰에 대한 시트 모음 정보를 포함합니다.

Revit 2026부터 시트 모음을 매개변수 및 일람표 모두에 대한 카테고리로 사용할 수 있습니다.

시트 모음 카테고리에 추가된 새 매개변수는 모든 시트 모음 노드에 표시되고 매개변수 값은 해당 모음에 포함된 모든 시트와 동기화됩니다. 매개변수 값은 시트 모음에 의해 제어되므로 모음에 있는 모든 시트에서 읽기 전용으로 표시됩니다.
시트 모음에서 매개변수 값을 수정하면 이 값이 모든 시트(및 포함된 제목 블록 레이블)에서 업데이트됩니다.
시트를 다른 시트 모음으로 옮기면 동일한 작업이 수행되고 해당 시트 모음에 정의된 내용을 기반으로 값이 자동으로 업데이트됩니다.
시트 모음과 시트 카테고리 모두에 매개변수를 추가하는 경우 매개변수가 둘 모두에 나타납니다. 매개변수를 편집할 수 있지만 값은 동기화되지 않습니다.
시트 모음은 두 가지 유형의 일람표(건물 구성요소 및 일람표 키)를 모두 지원합니다. 매개변수 값은 일람표에서 직접 정의할 수 있습니다.
시트 모음 키 일람표를 사용하는 경우 키 이름 매개변수도 각 모음에 표시됩니다.
전역 매개변수 연관은 시트 모음 카테고리에 추가된 모든 매개변수에 대해서도 지원됩니다.

매개변수 조합 및 우선순위

프로젝트 정보			프로젝트 정보 매개변수 값은 모든 제목 블록 레이블에 표시됩니다.
프로젝트 정보		시트	시트 인스턴스 매개변수 값은 우선순위가 지정됩니다. 프로젝트 정보 매개변수 값은 무시됩니다.
프로젝트 정보	시트 모음	시트	시트 인스턴스 매개변수 값은 우선순위가 지정됩니다. 프로젝트 정보 및 시트 모음 매개변수 값은 무시됩니다.
프로젝트 정보	시트 모음		시트 모음 값은 우선순위가 지정되고 시트에 표시됩니다. 시트가 모음에 없는 경우 프로젝트 정보 값이 사용됩니다.
	시트 모음		시트 모음 값은 우선순위가 지정되고 시트에 표시됩니다. 시트가 시트 모음에 없는 경우 매개변수가 숨겨집니다.
	시트 모음	시트	시트 인스턴스 매개변수 값은 우선순위가 지정됩니다. 시트 모음 매개변수 값은 무시됩니다.
