시트 뷰 위치 지정은 여러 개의 유사한 평면 방향 뷰가 있을 때 이러한 뷰를 시트 간에 정렬하고 일관성을 유지하려고 하는 경우에 유용합니다. 건물 벽 단면과 같은 일반적인 배치를 여러 시트에 걸쳐 동일한 간격띄우기로 배치하려고 하는 경우에도 유용합니다.

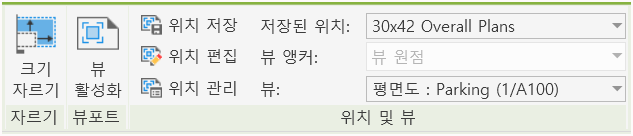

저장된 뷰 위치 사용 배치된 뷰를 선택하면 수정 | 뷰포트 탭
위치 지정 및 뷰 패널 명령을 사용하여 시트에서 위치를 저장, 편집 및 관리할 수 있습니다.
위치 저장
시트에 뷰 위치를 저장하려면 수정 | 뷰포트 탭 위치 지정 및 뷰 패널 위치 저장을 클릭하거나 마우스 오른쪽 버튼 클릭 메뉴를 사용합니다.
저장된 위치는 개수에 상관 없이 여러 개의 뷰에 할당할 수 있으며, 이를 통해 시트 간에 뷰 위치를 일관되게 유지할 수 있습니다.
- 저장된 위치를 뷰에 할당하는 작업은 뷰를 시트에 배치하기 전이나 후에 수행할 수 있습니다.
- 저장된 위치를 배치 전에 할당하면 해당 뷰가 시트에 배치될 때 자동으로 배치됩니다.
저장된 위치에 할당된 뷰를 시트 간에 정렬하려면 위치 지정 및 뷰 패널에서 뷰 앵커 설정을 사용합니다.
뷰 원점:
- 뷰 원점을 기준으로 시트에서 뷰의 위치를 고정하고 유지합니다.
- 자르기 영역은 뷰에서 활성화되어 있고 지원되면 정렬 대상으로 고려되지 않습니다. 이 방법은 시트 간에 평면 방향 뷰를 정렬하고자 할 때 유용합니다.
- 뷰 원점은 모든 뷰의 기본값입니다.
중심, 왼쪽 상단, 오른쪽 상단, 오른쪽 하단, 왼쪽 하단 옵션:
- 뷰 앵커를 기준으로 시트에서 뷰의 위치를 고정하고 유지합니다.
- 자르기 경계가 변경되면 뷰 앵커를 기준으로 시트 배치가 자동으로 수정됩니다. 이 방법은 뷰를 항상 시트의 특정 위치에 배치하고자 할 때 유용합니다. 제목 블록 코너 근처에 뷰를 배치하는 경우를 예로 들 수 있습니다.
- 이러한 뷰 앵커 옵션은 자르기 영역을 지원하고 자르기 영역이 활성화된 모든 뷰에서 사용할 수 있습니다. 주석 자르기 영역은 위치 계산 시 무시됩니다.
위치 편집
저장된 위치를 수정하려면 위치 및 뷰 패널에서 위치 편집을 클릭하거나 마우스 오른쪽 버튼 클릭 메뉴를 사용합니다. 그러면 편집 모드로 전환되어 배치된 뷰의 위치를 수정할 수 있으며, 원하는 경우 지정된 뷰 앵커 옵션도 수정할 수 있습니다. 작업을 마쳤으면 완료를 클릭하여 변경 사항을 저장하거나 취소를 클릭하여 변경 사항을 저장하지 않고 편집 모드를 종료합니다.
완료하면 동일한 저장된 위치에 할당된 다른 모든 배치된 뷰가 일관되게 조정됩니다.
시트에 배치된 뷰 교체 통합
기존의 시트에 배치된 뷰 교체 기능이 워크플로우에 다음과 같이 통합되었습니다.
- 기존 뷰포트 위치 지정 매개변수가 새 뷰 앵커 매개변수와 병합되었습니다.
- 뷰 앵커 = 뷰 원점은 모든 뷰의 기본값입니다.
- 자르기 영역이 지원되고 활성화된 뷰에서는 뷰 앵커 = 중심뿐만 아니라 추가적인 새 앵커 옵션인 상단 왼쪽, 상단 오른쪽, 하단 오른쪽, 하단 왼쪽 설정을 그대로 사용할 수 있습니다.
Revit에서는 저장된 위치에 할당된 뷰로 교체하는 작업을 지원합니다.
- 위치 표시를 비활성화하라는 메시지가 표시됩니다.
- 저장된 위치는 언제든지 간편하게 할당 취소하거나 다시 할당할 수 있습니다.
위치 관리
위치 지정 및 뷰 패널에서 위치 관리를 클릭하여 위치 관리 대화상자를 엽니다. 이 대화상자에는 현재 모델의 저장된 위치가 모두 나열됩니다. 여기에서 저장된 위치의 이름을 바꾸고 저장된 위치를 삭제할 수 있습니다.
프로젝트 표준 전송

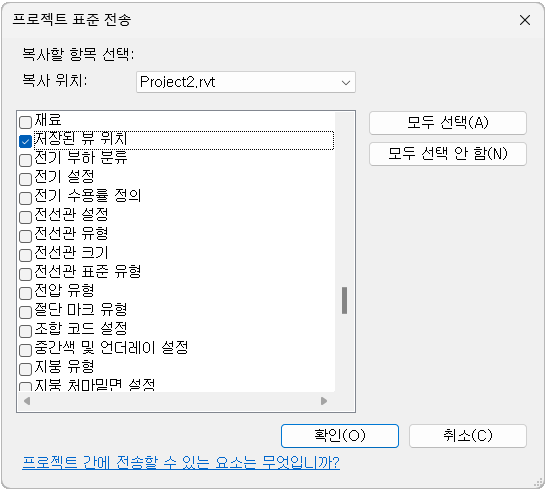

저장된 위치는 프로젝트 표준 전송저장된 위치 보기를 사용하여 모델 간에 전송할 수 있습니다.
이렇게 하면 저장된 위치가 모두 지정된 모델로 전송됩니다. Revit은 저장된 위치 이름과 각 이름에 정의된 값이 일치하는지 확인하고 해당하는 경우 덮어 쓸지 묻는 메시지를 표시합니다.
제목 블록 위치 재설정

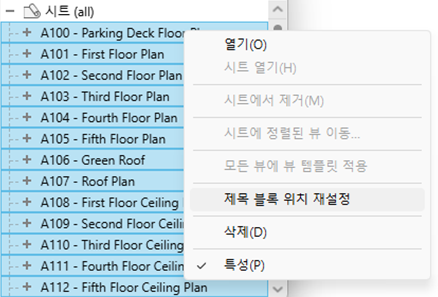

제목 블록 위치 재설정을 사용하여 시트에 배치된 제목 블록 인스턴스를 기본 원점으로 다시 이동할 수 있습니다.
이 명령은 프로젝트 탐색기에서 제목 블록 인스턴스 또는 시트를 여러 개 선택하는 경우 사용할 수 있습니다.
여러 시트에 나타날 수 있는 뷰의 동작:
-
여러 시트에 나타날 수 있는 범례 및 그래픽 기둥 일람표 뷰는 저장된 위치 할당을 지원합니다.
- 저장된 위치가 이 뷰 유형의 배치된 인스턴스에 할당되면 배치된 모든 인스턴스가 시트에서 같은 위치에 정렬됩니다.
- 저장된 위치는 언제든지 할당 취소할 수 있으며, 할당 취소하면 뷰의 모든 배치된 인스턴스에서 할당이 취소됩니다. 그러면 뷰는 시트에서 자유롭게 이동할 수 있습니다.
- 저장된 위치는 언제든지 할당 취소하거나 다시 지정할 수 있습니다.
저장된 위치에 할당된 뷰의 뷰 제목 동작:
저장된 위치에 할당된 뷰의 경우 뷰 위치가 변경될 때 뷰 제목이 자동으로 업데이트되는 방식에는 두 가지 옵션이 있습니다. 이 동작은 다음과 같이 기존의 제목 위치 유지 뷰포트 유형 매개변수에 의해 결정됩니다.
- 제목 위치 유지 비활성화됨. 뷰 위치 변경 시 뷰 제목이 함께 이동합니다. 이 동작은 시트에서 뷰 위치를 수동으로 이동하는 것과 동일합니다.
- 제목 위치 유지 활성화됨. 뷰 제목은 뷰 위치를 변경해도 이동하지 않으며, 위치 및 연장선 크기가 유지됩니다. 이 동작은 시트에서 뷰 제목을 특정 위치에 배치하고 뷰 제목이 자동으로 이동되지 않도록 하고 싶을 때 유용합니다.
매개변수 설정에 관계없이 뷰 제목은 항상 수동으로 조정할 수 있습니다.
