시뮬레이션 실행

이 단계에서는 흐름 시뮬레이션을 시작합니다. 실행하는 데는 약 10분이 걸립니다.

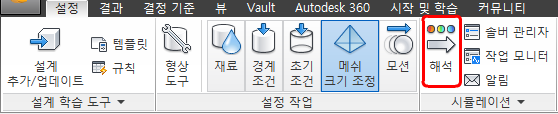

1. 설정 탭에서 해석을 클릭합니다.

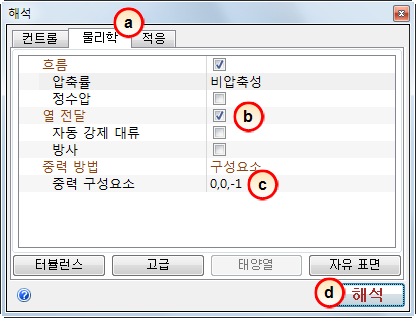

2. 열 전달 및 중력 벡터를 사용으로 설정한 후에 다음과 같이 시뮬레이션을 시작할 수 있습니다.

   1. 물리학 탭을 클릭합니다.

   2. 열 전달을 선택합니다.

   3. 중력 방향을 0, 0, -1로 변경합니다.

   4. 해석을 클릭합니다.

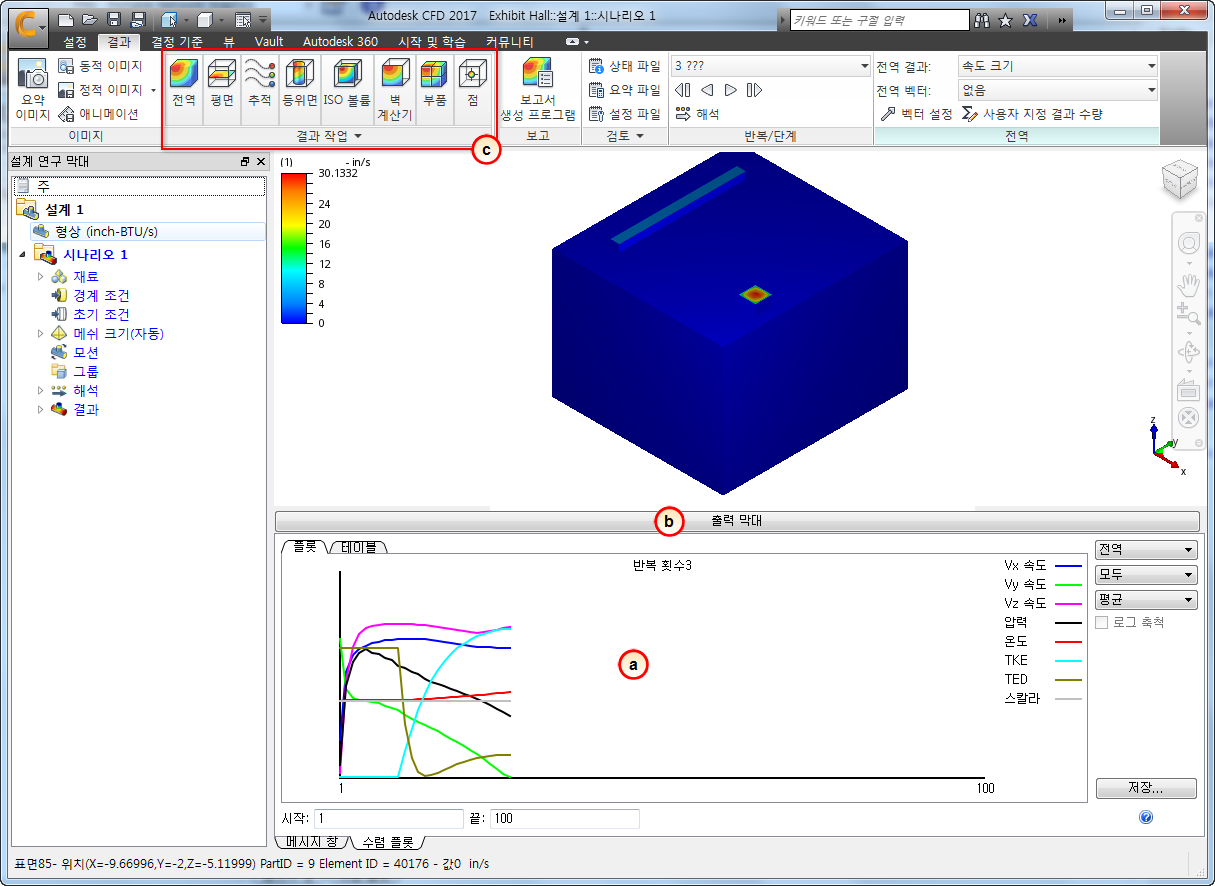

실행 중인 동안 계산된 결과를 볼 수 있습니다.

몇 가지 알아두어야 할 사항은 다음과 같습니다.

• 수렴 플롯은 시뮬레이션 동안의 계산 조건을 표시합니다. 선이 평평해지면 솔루션은 더 이상 변경되지 않으며 시뮬레이션이 완료됩니다.
• 더 큰 모형 뷰를 표시하려면 출력 막대 버튼을 클릭하여 출력 막대를 최소화합니다.
• 시뮬레이션 동안 결과가 업데이트됩니다. 결과 컨트롤을 사용하여 결과를 볼 수 있습니다.

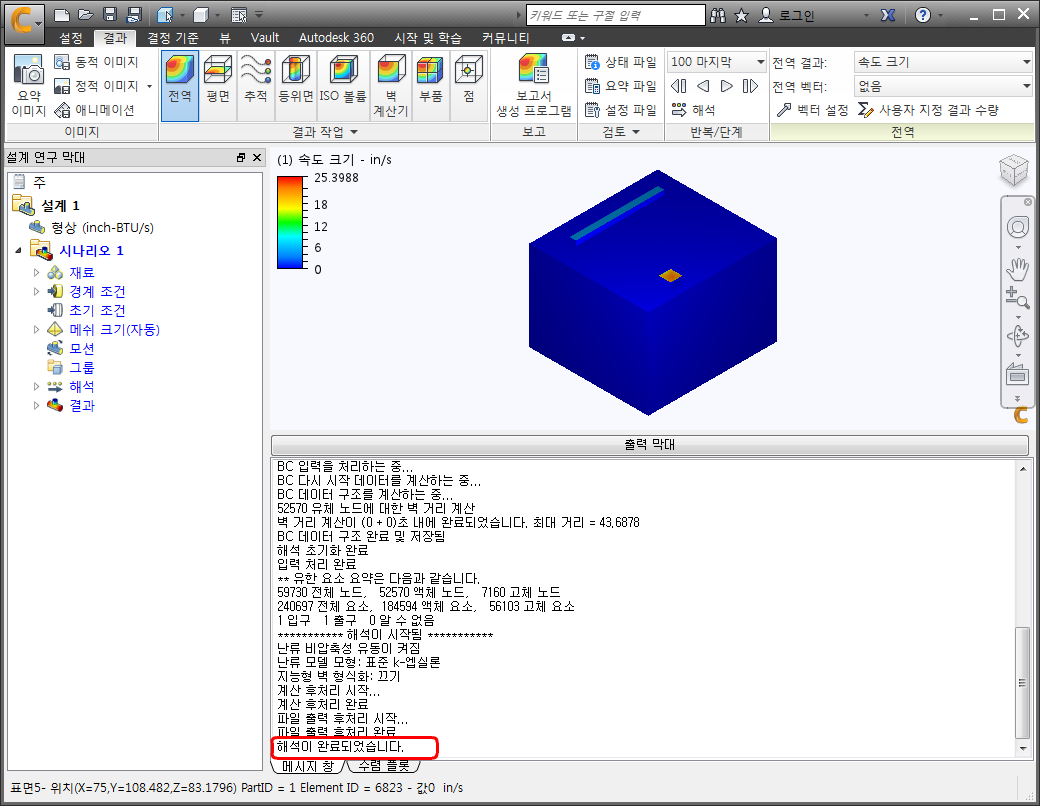

시뮬레이션이 완료되면 출력 막대에 "해석이 완료되었습니다."가 표시됩니다.

다음에는 결과를 시각화합니다.
