원심 펌프/송풍기

축 팬 장치를 보완하는 것으로, 흐름 방향을 축 방향에서 반지름 방향으로 변경하는 재료 유형입니다. 사용자는 선택적 회전 속도 뿐만 아니라 유량(상수 또는 팬 곡선)을 지정합니다.

이 장치는 원심 장치의 임펠러를 통과하는 흐름을 모델링하므로 볼루트 형상이 필요합니다. 흐름이 방사형으로/접하여 유입되고 축 방향으로 나갈 수도 있습니다(예: 방사형 유입 터빈).

시스템 내의 공기 이동에 관심이 있으며 날 설계 또는 날 상호 작용 효과의 물리적 성능에는 관심이 없는 경우 회전 영역 대신 원심 펌프/송풍기를 사용하는 것이 더 좋습니다.

원심 펌프/송풍기를 지정하려면

  1. 재료 빠른 편집 대화상자를 엽니다. 다음과 같은 여러 가지 방법이 있습니다.

    • 마우스 왼쪽 버튼으로 부품을 클릭하고 상황에 맞는 도구막대에서 편집 아이콘을 클릭합니다.
    • 마우스 오른쪽 버튼으로 부품을 클릭하고 편집...을 클릭합니다.
    • 설계 연구 막대의 재료 분기에서 부품 이름을 마우스 오른쪽 버튼으로 클릭하고 편집...을 클릭합니다.
    • 재질 상황에 맞는 패널에서 편집을 클릭합니다.

  2. 부품을 하나 이상 선택합니다.

  3. 재질 DB 이름 메뉴에서 데이터베이스를 선택합니다.

  4. 유형 메뉴에서 내부 팬/펌프를 선택합니다.

  5. 이름 메뉴에서 재료를 선택합니다.

  6. 회전 축을 지정하려면 회전 축 행에서 팝업 대화상자를 열고 전역 X, Y 또는 Z축 중에서 선택합니다. 방향을 그래픽으로 설정하려면 표면 선택 버튼을 클릭하고 표면을 선택합니다. 축이 선택한 표면에 수직이 됩니다.

  7. 팝업을 열고 표면 선택 버튼을 클릭한 다음 송풍기 장치의 표면을 선택하여 송풍기의 입구 및 출구 면을 선택합니다. 이 작업은 입구 및 출구 둘 다에서 수행해야 합니다.

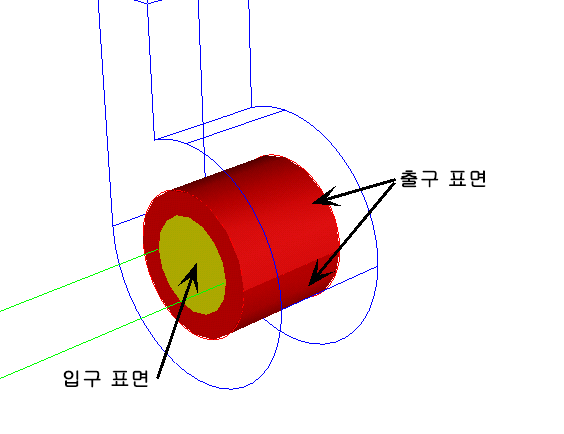

    입구는 일반적으로 축 표면입니다. 입구 표면이 출구 표면에 닿지 않는 형상을 구성할 때는 주의해야 합니다.

    또는 장치는 다람쥐 케이스와 같이 환형일 수 있습니다. 이 경우 입구는 내부 환상형 표면이고 출구는 외부 원통형 표면일 수 있습니다.

  8. 적용을 클릭합니다.

원심 송풍기 재료가 지정된 부품은 돌출 메쉬가 아니어야 합니다. 솔버는 돌출된 요소가 있는 원심 송풍기를 지원하지 않습니다.

원심 펌프/송풍기를 작성하려면

  1. 재료 편집기를 열려면 재료 상황에 맞는 패널에서 재료 편집기를 클릭합니다.
  2. 리스트 버튼을 클릭합니다.
  3. 사용자 데이터베이스를 마우스 오른쪽 버튼으로 클릭하고 새 재료를 선택합니다. 원심 펌프/송풍기를 선택합니다. 이름을 지정합니다.
  4. 정의할 특성 버튼을 클릭합니다.
  5. 각 특성에 대해 변형 방법을 선택하고 해당 값 및 단위를 입력한 후 적용을 클릭합니다.
  6. 경우에 따라 저장을 클릭합니다.
  7. 확인을 클릭합니다. 재료 빠른 편집 대화상자를 열면 새 재료를 사용할 수 있습니다.

기본 재료 데이터베이스에는 모든 재료 유형의 인스턴스가 하나 이상 포함되어 있습니다. 기본 재료를 예로 사용하면 새 재료를 편리하게 작성할 수 있습니다. 이러한 재료는 읽기 전용이므로 재료 편집기를 사용하여 원래 재료를 사용자 데이터베이스로 복사하고 복사본을 수정합니다. 기존 재질에서 재질 작성에 대한 자세한 정보...

지침

특성

유량

상수 값 및 팬 곡선의 두 가지 방식으로 유량을 지정할 수 있습니다.

상수:

유량 값 및 해당 단위를 입력합니다.

팬 곡선:

테이블에 유량 및 압력 헤드 데이터를 입력합니다. 이 정보는 종종 팬 제조업체 데이터에서 가져옵니다. 가져오기 버튼을 사용하여 ".csv 형식"의 데이터를 가져올 수 있습니다. 데이터는 저장 버튼을 사용하면 ".csv" 파일에 저장됩니다.

회전 속도

회전 속도는 선택적 매개변수로, 상수 값으로만 입력할 수 있습니다.
