구성 4: 극 장착형 조명 기구
일반적으로 사용되는 많은 조명 기구는 긴 기둥 위에 마운트됩니다. 일부는 캔틸레버형이고 일부는 기둥 상단형입니다.
캔틸레버 설비의 경우 기둥을 생략하고 시설물 자체로 해석의 초점을 맞춥니다.

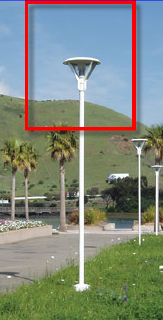

기둥 상단의 경우 기둥 부품을 포함하되, 설비 높이의 약 3배가 되도록 절단합니다.
지오메트리

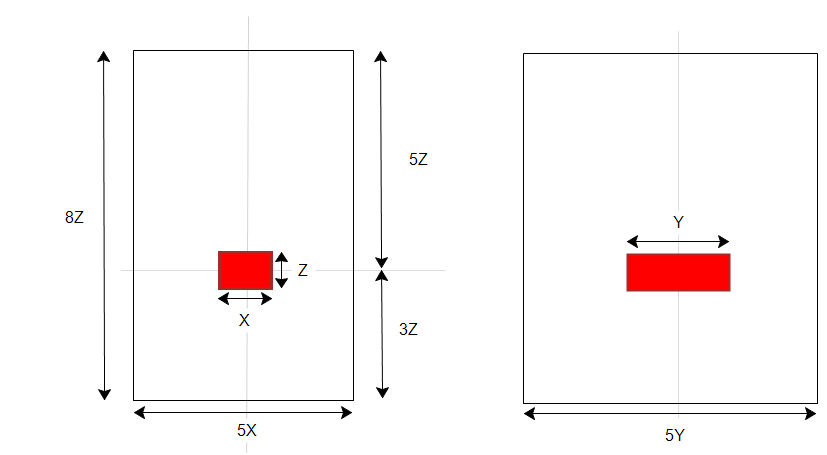

라이트 둘레에 엔클로저를 구성하고 엔클로저 내에서 조명이 수평으로 가운데에 오도록 합니다. 엔클로저 크기는 아래와 같이 장치 크기를 기준으로 해야 합니다.
왼쪽에는 측면도가 표시되고 오른쪽에는 정면도가 표시됩니다.
참고: 공기는 아래쪽에서 들어오고 위쪽으로 나갑니다. 이상적인 흐름 프로파일 및 문제 해결에 대한 자세한 정보...
경계 조건
- 맨 위 및 맨 아래에 개구부를 정의하려면 두 표면에 정적 게이지 압력 = 0을 지정합니다.
- 맨 아래 면(입구): 정적 온도 = 주변 온도
- 열 하중은 조명 유형에 따라 다릅니다. LED의 경우 클릭합니다. 형광의 경우 클릭합니다.
