표면 분석
장면의 객체에 표시되는 등광도선과 같은 여러 유형의 가상 선의 연속성을 검사하고, 표면의 불연속성을 감지하고, 다각형을 NURBS 데이터로 분석합니다. 이 항목에서는 등광도선과 반사 선 모드 사용에 대해 설명합니다.
표면 분석 모듈에 대한 참조 정보는 표면 분석 모듈 을 참조하십시오.
동영상의 경우 표면 분석을 확인하십시오.
참고:
볼륨은 이 가시화 모드에서 숨겨집니다.
표면 분석 활성화
- 렌더링 > 표면 분석을 선택하여 표면 분석 대화상자를 엽니다.
- 표면 분석 활성화를 선택합니다.
등광도선 모드에서 설정 조정
등광도선 모드에서는 가상 라이트 소스가 객체 형상에 분산 조명을 제공합니다. 동일한 밝기 값을 공유하는 모든 지점이 선으로 연결되어 있습니다.

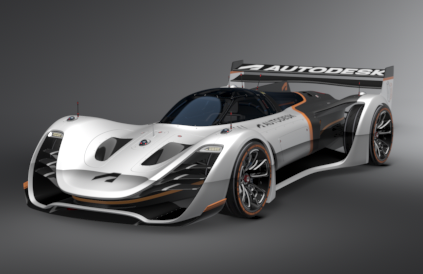

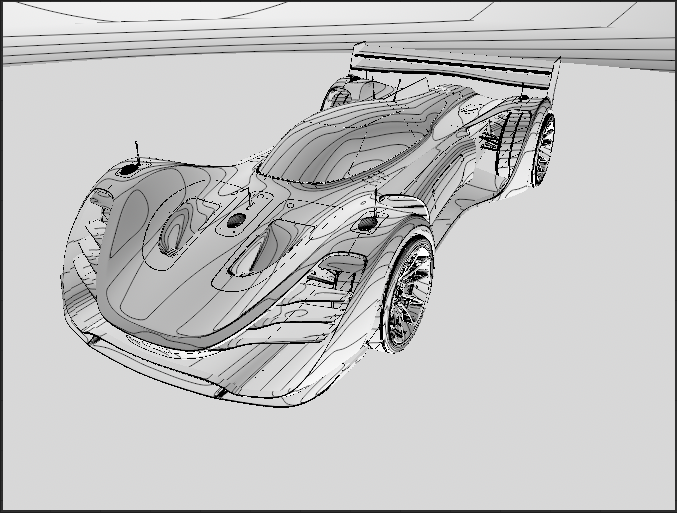

| 표면 분석 끄기 | 표면 분석 켜기 - 등광도선 모드 |
|---|---|
 |
 |
- 표면 분석 대화상자의 분석 모드 상자에서 등광도선을 선택합니다.
- 축을 따라 라이트 방향을 지정하려면 라이트 소스 정의 아래에서 축으로 설정 옆에 있는 X, Y또는 Z를 선택합니다.
- 라이트 방향 표시를 선택해 라이트 방향 조작기를 표시합니다.
- 형상에서 표면 노멀을 사용해 라이트 방향을 정의하려면 표면 노멀 선택을 클릭한 다음 장면에서 Shift 키를 누른 채 조작기를 드래그합니다.
- 카메라 벡터를 따라 라이트를 정렬하려면 카메라 시선 방향 벡터 사용을 클릭합니다.
- 선 / 스트라이프에서 선의 종류, 양 색상을 조정합니다.
반사 선 모드에서 설정 조정
반사 선 모드에서 수직 평면 위의 선은 형상의 표면에 반사됩니다.

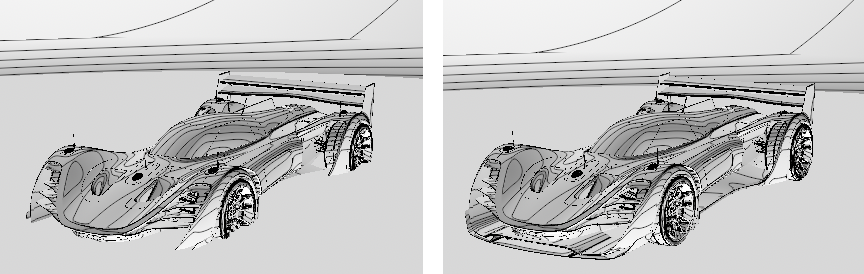

| 표면 분석 켜기 - 등광도선 모드 | 표면 분석 켜기 - 반사 선 모드(평행 선형 선) |
|---|---|
 |
 |
표면 분석 대화상자의 분석 모드 상자에서 반사 선을 선택합니다.
평면의 평행 선형 선을 선택합니다.
선 간격의 값을 변경해 평면의 크기를 늘립니다.

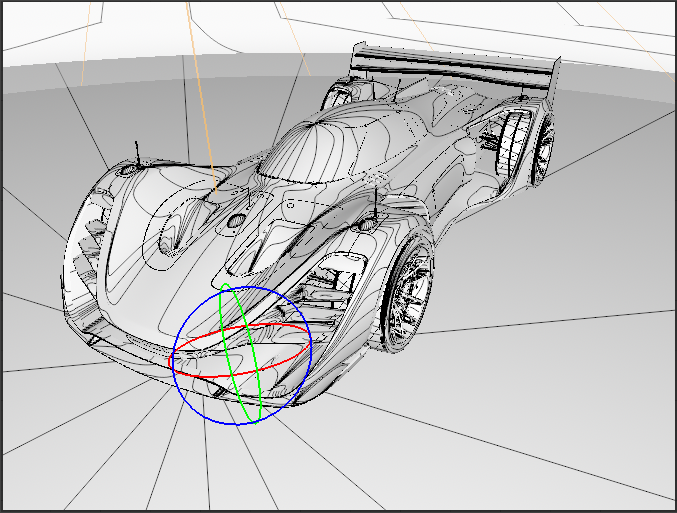

또는 분석 모드에서 구의 경도 선을 선택합니다.
그러면 형상에 반사된 선이 있는 구가 생성됩니다.
등광도선 모드에서처럼 라이트 방향을 조정합니다.
